Deye SG06LP1 versus SG05LP1: vergelijking van eenfasige hybride omvormers

Wat de SG06LP1-serie anders maakt

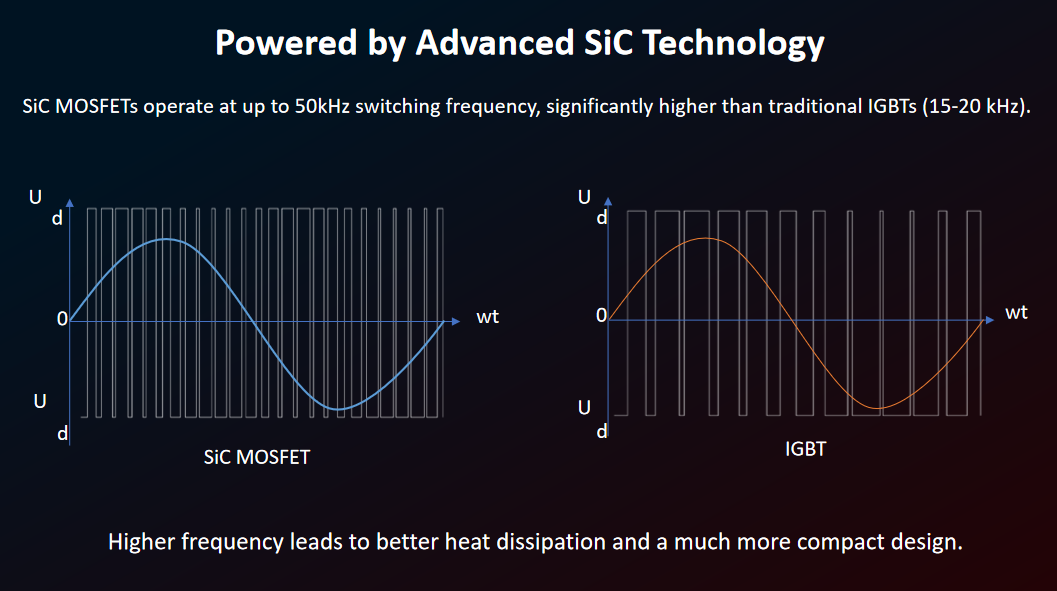

De grootte van een enkelfasige hybride omvormer werd vroeger bepaald door de hoeveelheid warmte die de schakelcomponenten konden afgeven. Deye's SG06LP1-serie verandert die vergelijking door traditionele IGBT's te vervangen door siliciumcarbide (SiC) MOSFET's, die schakelen tot maximaal 50 kHz vergeleken met de 15-20 kHz die typisch is voor op IGBT gebaseerde ontwerpen.

Een hogere schakelfrequentie betekent dat de interne filtercomponenten van de omvormer (inductoren, condensatoren) aanzienlijk kunnen krimpen terwijl ze nog steeds een zuivere uitgangsgolfvorm vormen. Minder warmte die per cyclus wordt gegenereerd, verkleint ook de grootte van het koellichaam dat nodig is om de unit koel te houden.

Het praktische resultaat verschijnt direct op het specificatieblad: enkelfasige hybride laagspanningsomvormers voor zonne-energie gebouwd op dit SiC-platform bereiken een ruwweg 0,6% hogere efficiëntie terwijl het gewicht met maar liefst 42% wordt verlaagd bij vergelijkbare vermogens.

Volledige line-up in één oogopslag

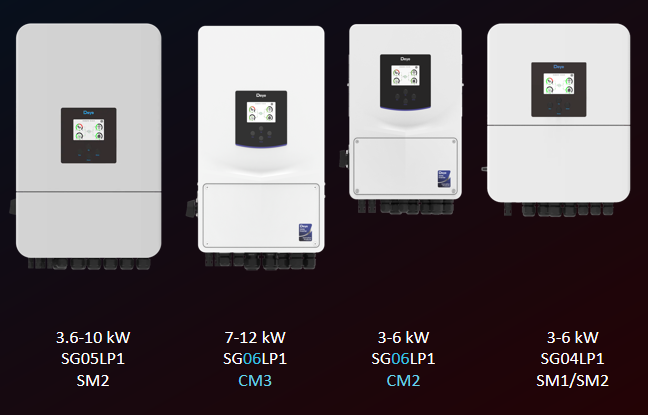

De SG06LP1-serie is opgesplitst in twee vermogensbanden. De 3-6 kW-modellen (SG06LP1-CM2) zijn bedoeld voor kleinere residentiële installaties, terwijl de 7-12 kW-modellen (SG06LP1-CM3) geschikt zijn voor grotere woningen of lichte commerciële belastingen. Beide staan ​​naast de eerdere SG05LP1-serie, die beschikbaar blijft in vermogensklassen van 3,6 tot 10 kW, en de SG04LP1-serie op het instapniveau van 3 tot 6 kW.

De naamgevingsconventie is hier van belang. CM2 en CM3 duiden de nieuwe op SiC gebaseerde besturingskaarten aan, terwijl SM1/SM2 het oudere IGBT-platform markeert dat nog steeds wordt verkocht onder de badges SG04LP1 en SG05LP1. Als u weet naar welk achtervoegsel u kijkt, weet u welke generatie interne elektronica u daadwerkelijk koopt.

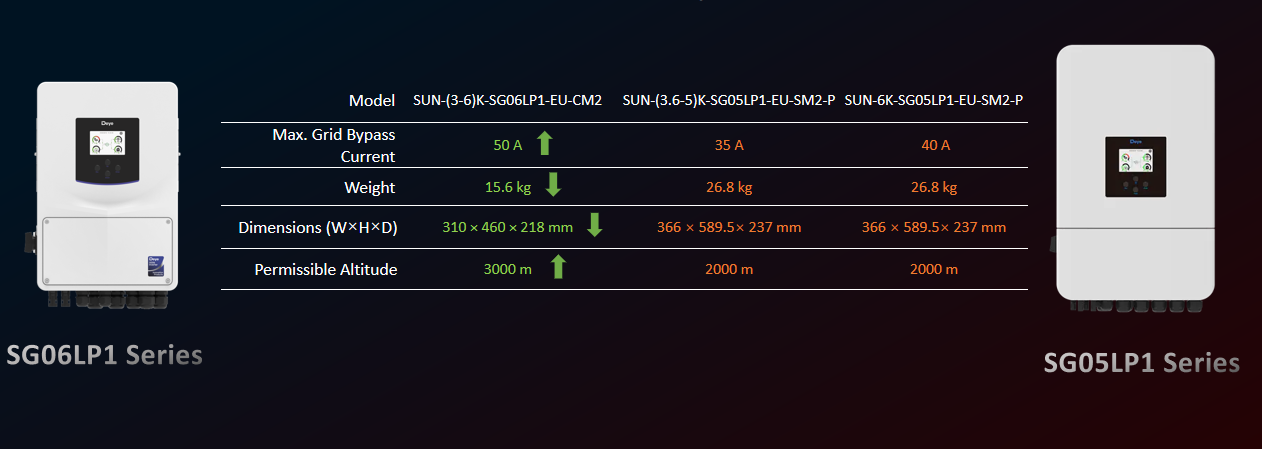

3-6 kW-modellen: SG06LP1-CM2 versus SG05LP1-SM2

Op het energieniveau op instapniveau is de generatiekloof qua fysieke voetafdruk het grootst. De SUN-(3-6)K-SG06LP1-EU-CM2 weegt 15,6 kg , tegenover 26,8 kg voor beide SG05LP1-SM2-P-varianten – een verschil van ruim 11 kg bij eenheden die hetzelfde werk doen.

De afmetingen volgen hetzelfde patroon: 310×460×218 mm voor de CM2 versus 366×589,5×237 mm voor de SM2-P-modellen. Dat is een aanzienlijk kleinere voetafdruk voor aan de muur gemonteerde installaties waar de kast- of bijkeuken krap is.

Twee andere cijfers scheiden deze modellen buiten de maat. De maximale netomleidingsstroom op de CM2 bereikt 50A, vóór 35A (3,6-5K-variant) en 40A (6K-variant) op de SM2-P-units – relevant voor installaties die hogere netdoorvoerbelastingen verwachten. Toegestane hoogte stijgt ook van 2000 meter naar 3000m , wat van belang is voor locaties in de bergen of op grote hoogte, waar derating een echte ontwerpbeperking wordt.

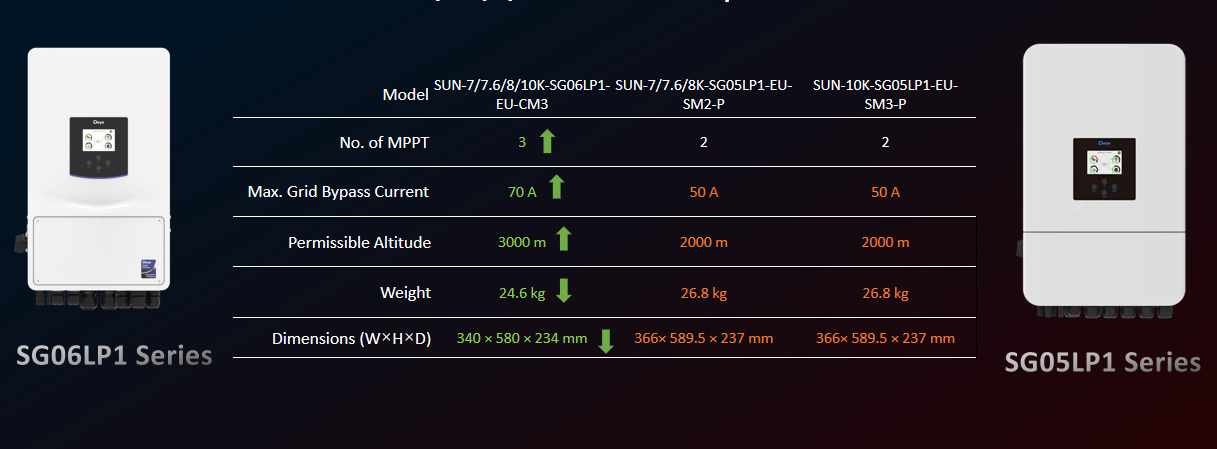

7-12 kW-modellen: SG06LP1-CM3 versus SG05LP1-SM2/SM3

De SG06LP1-CM3-lijn kan worden opgeschaald naar het niveau van 7-12 kW en voegt een mogelijkheid toe die de SG05LP1 op dit bereik niet biedt: een derde MPP-tracker. Waar de SUN-(7-8)K-SG05LP1-EU-SM2-P en SUN-10K-SG05LP1-EU-SM3-P beide 2 MPPT's draaien, draait de CM3 3 , waardoor flexibelere stringconfiguraties mogelijk zijn voor arrays die zijn verdeeld over meerdere dakvlakken of oriëntaties.

Bypassstroom kent dezelfde generatiesprong als op het lagere niveau: 70A op de CM3 versus 50A op beide SG05LP1-varianten. Het gewicht daalt van 26,8 kg naar 24,6 kg, en de voetafdruk krimpt van 366×589,5×237 mm naar 340×580×234 mm. De toegestane hoogte stijgt opnieuw naar 3000 meter, wat overeenkomt met de verbetering die te zien is op de CM2-modellen met kleiner vermogen.

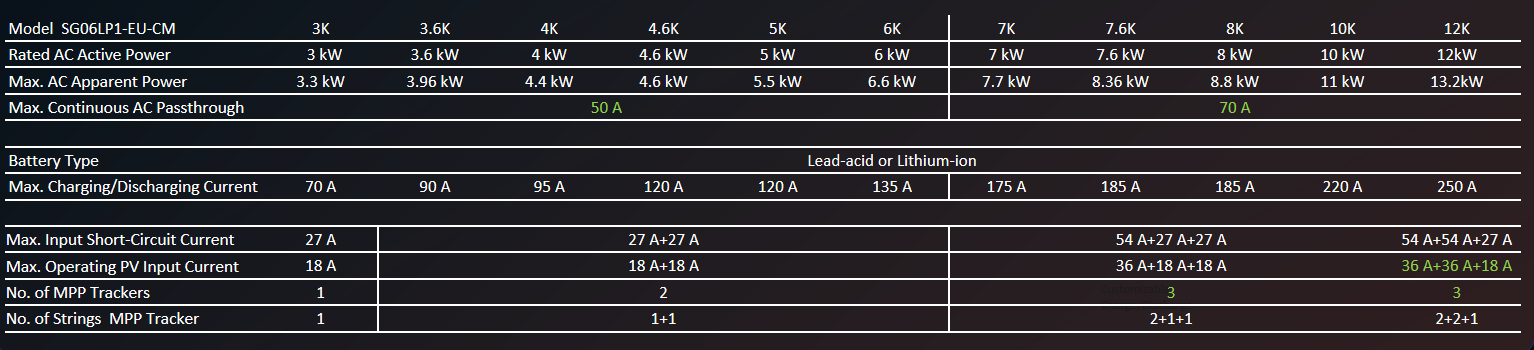

Volledige specificatiereferentietabel

Naast de belangrijkste vergelijkingen omvat het complete SG06LP1-EU-CM-assortiment tien vermogensklassen van 3K tot 12K, die allemaal dezelfde compatibiliteit met loodzuur- of lithium-ionbatterijen delen. MPP-tracker telt op met vermogen: configuraties met één tracker lopen door de 3-6K-modellen, twee trackers bestrijken 3,6K-6K-eenheden en drie trackers verschijnen vanaf 7K.

De laad- en ontlaadstroom stijgt gestaag over het hele bereik, van 70A op het 3K-model tot 250A op het 12K-vlaggenschip. De maximale PV-ingangsstroom volgt een vergelijkbare curve en bereikt 36A 36A 18A op de 12K-eenheid dankzij het ontwerp met drie sporen. Voor iedereen die zich bezighoudt met het plannen van stringlay-outs, is deze tabel de snelste manier om dit te controleren hoe de MPP-trackingcapaciteit de bedradingsopties beïnvloedt voordat u zich aan een specifiek model vastlegt.

Kiezen tussen SG06LP1 en SG05LP1

Voor de meeste nieuwe installaties is de SG06LP1-serie op papier de betere keuze: lichter, kleiner, hogere bypass-stroom en – bij een niveau van meer dan 7 kW – een extra MPP-tracker. De SG05LP1-serie is nog steeds zinvol als de voorraad uit de CM-serie nog niet lokaal beschikbaar is, of als een installateur al over reserveonderdelen beschikt en bekend is met het SM-platform.

Hoogte is de moeite waard om afzonderlijk te markeren. Projecten boven de 2000 meter hebben binnen deze dataset geen SG05LP1-optie die aan die classificatie voldoet. De toegestane hoogte van 3000 meter voor de SG06LP1 wordt eerder een harde vereiste dan een 'nice-to-have'. Daarnaast komt de beslissing vaak neer op hoeveel besparingen op installatieruimte en bypass-ruimte waard zijn in verhouding tot de beschikbaarheid van componenten. Niet elk project heeft het nieuwste platform nodig, maar het kiezen van de juiste maat omvormer voor de belasting is belangrijker dan het najagen van het hoogst gewaardeerde model op de plank.
