Wat is een Grid-Tie-omvormer?

Zonnepanelen produceren gelijkstroom (DC) elektriciteit, maar uw huis, uw kantoor en het elektriciteitsnet werken allemaal op wisselstroom (AC). Een netgekoppelde omvormer overbrugt die kloof. Het zet de DC-uitvoer van uw zonnepanelen om in netcompatibele wisselstroom, synchroniseert die uitvoer met de spanning en frequentie van het nutsbedrijf en beheert de elektriciteitsstroom tussen uw systeem en het netwerk.

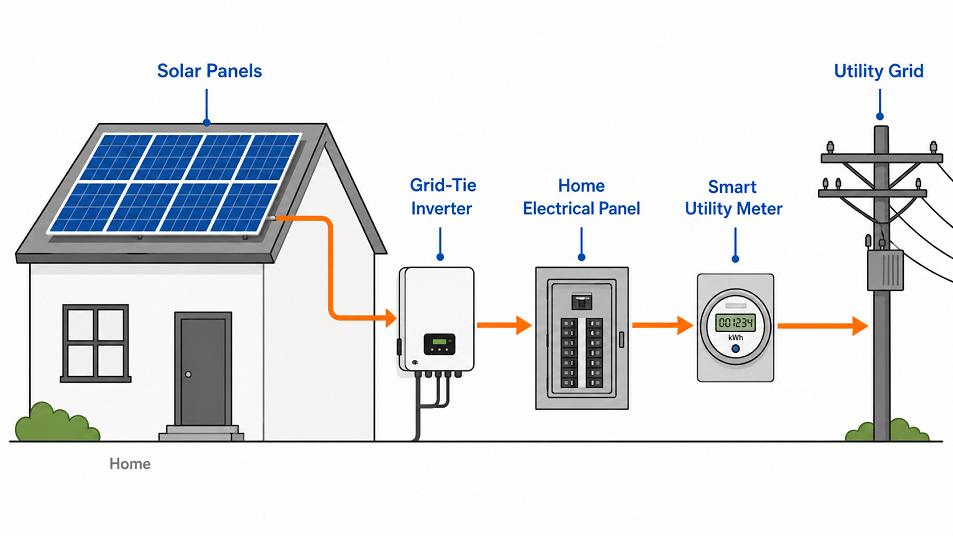

Een typische zonne-energie-installatie op het elektriciteitsnet bestaat uit drie kernelementen: de PV-array die zonlicht opvangt, de netgekoppelde omvormers voor residentiële en commerciële zonne-energiesystemen die energie omzetten en beheren, en een bidirectionele slimme meter die precies registreert hoeveel energie je van het elektriciteitsnet haalt en hoeveel je terug exporteert. In tegenstelling tot off-grid systemen, die afhankelijk zijn van batterijbanken om onafhankelijk te kunnen functioneren, gebruikt een netgekoppelde opstelling het nutsnetwerk als buffer – waaruit zij putten wanneer de zonne-energieproductie tekortschiet, en overtollige energie teruglevert wanneer de productie de vraag overtreft.

Deze architectuur maakt netgekoppelde systemen tot het meest kosteneffectieve en breed inzetbare type zonne-installatie, vooral in stedelijke en voorstedelijke gebieden met stabiele toegang tot het elektriciteitsnet. Er is geen behoefte aan dure batterijopslag om continu vermogen te behouden, en de economie verbetert verder door middel van nettometingsprogramma's die gebruikers crediteren voor de elektriciteit die ze terugleveren aan het net.

Hoe een Grid-Tie-omvormer werkt

Hoog rendement PV-panelen DC-elektriciteit genereren waarvan de spanning en stroom voortdurend variëren met de intensiteit van het zonlicht, de temperatuur en de schaduw. De eerste taak van de omvormer is om deze fluctuerende input te conditioneren tot iets stabiels en bruikbaars. Intern filtert een ingangstrap de ruwe gelijkstroom, een inverterbrug maakt gebruik van snelle schakeltransistoren (meestal IGBT's) om een ​​AC-golfvorm te simuleren, en een uitgangsfilter verzacht het resultaat tot een zuivere sinusgolf die voldoet aan de netnormen.

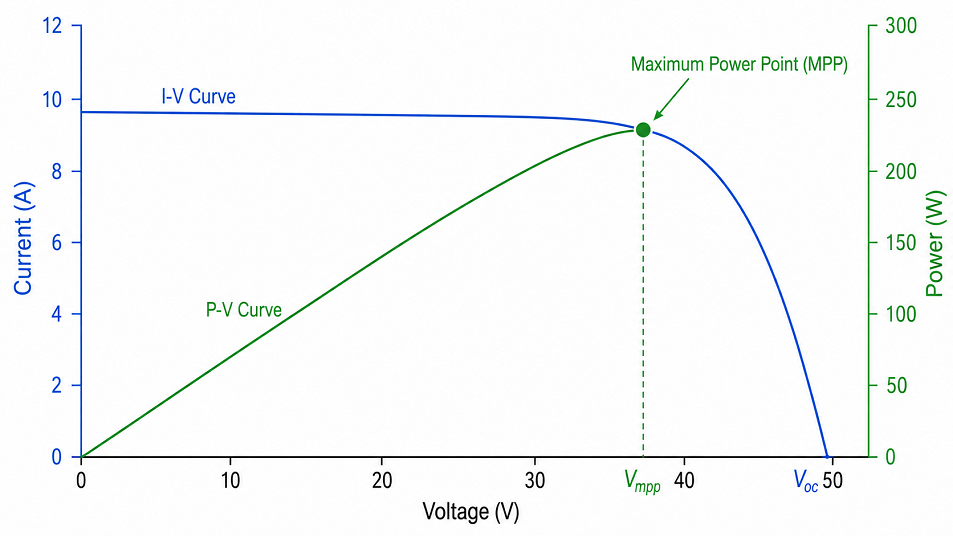

Parallel aan dit conversieproces wordt Maximum Power Point Tracking (MPPT) uitgevoerd. Zonnepanelen werken niet met een vast vermogen; hun vermogenscurve verschuift afhankelijk van de omstandigheden, en er is altijd één specifieke spanning-stroomcombinatie die het hoogst mogelijke wattage oplevert. MPPT-algoritmen bemonsteren voortdurend de paneelarray en passen het werkpunt van de omvormer aan om op die piek te blijven. In de praktijk kan een goed geïmplementeerd MPPT-systeem verschillende procentpunten energie terugwinnen die anders verloren zouden gaan door suboptimale paneelomstandigheden, vooral in systemen met gedeeltelijke schaduw of gemengde paneeloriëntaties.

De derde en meest veiligheidskritische functie is netsynchronisatie. Voordat de omvormer ook maar één watt exporteert, moet hij zich afstemmen op de spanning, frequentie en fase van het elektriciteitsnet. Elke mismatch zou interferentie veroorzaken of, in het ergste geval, apparatuur beschadigen. Moderne omvormers bereiken deze vergrendeling binnen enkele seconden na het opstarten en bewaken de netwerkparameters continu. Als het elektriciteitsnet uitvalt – als gevolg van een storing, onderhoudswerkzaamheden of een stroomstoring – detecteert de omvormer het verlies en schakelt de uitgang onmiddellijk uit. Dit bescherming tegen eilandvorming voorkomt dat het systeem per ongeluk lijnen onder stroom zet waarvan nutsbedrijven aannemen dat ze spanningsloos zijn, en het is een verplichte functie onder elke belangrijke netwerkinterconnectiestandaard wereldwijd.

Soorten Grid-Tie-omvormers

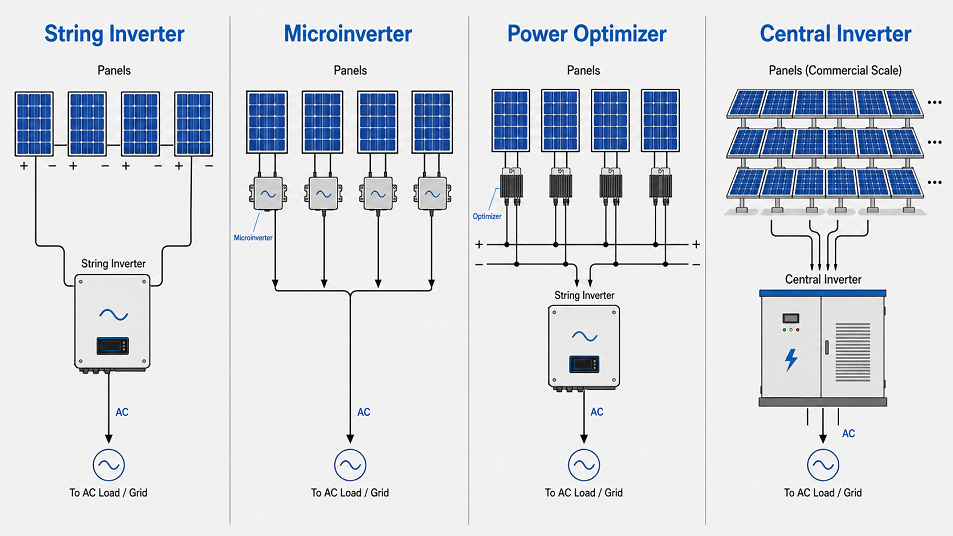

Niet alle netgekoppelde omvormers delen dezelfde architectuur. De juiste topologie is afhankelijk van uw systeemgrootte, dakindeling, schaduwomstandigheden en budget. De vier hoofdtypen maken elk een verschillende afweging tussen kosten, prestaties en flexibiliteit.

Voor de meeste residentiële installaties in Europa blijven stringomvormers de standaardkeuze; het zijn volwassen technologie, eenvoudig te installeren en goed ondersteund. Micro-omvormers voor optimalisatie op paneelniveau worden steeds populairder voor huizen met dakkapellen, schoorstenen of daken met meerdere daken waar schaduw onvermijdelijk is. Power optimizers nemen een praktische middenweg in: ze leveren MPPT-prestaties op paneelniveau tegen lagere totale kosten dan een volledig micro-omvormersysteem, terwijl de belangrijkste conversiehardware gecentraliseerd blijft.

Belangrijkste specificaties en functies om te vergelijken

De datasheets van omvormers kunnen compact zijn, maar een handvol specificaties bepaalt de meeste besluitvorming voor zowel particuliere als commerciële kopers.

Efficiëntie is het percentage DC-ingangsvermogen dat met succes is omgezet in bruikbare AC-uitgang. De meeste hoogwaardige netgekoppelde omvormers bereiken een piekefficiëntie tussen 97% en 98,5%. Een nuttiger benchmark is het gewogen efficiëntiecijfer – ofwel de Europese efficiëntie (η_EU) of de CEC-efficiëntie die in Californië wordt gebruikt – omdat deze rekening houden met reële variaties in het productieniveau in plaats van alleen de beste piek te rapporteren. Een efficiëntieverschil van 0,5% over een systeem van 10 kW vertaalt zich in een meetbare impact op de jaarlijkse opbrengst.

Het aantal MPPT-kanalen is belangrijker dan veel kopers zich realiseren. Een enkele MPPT-omvormer behandelt de hele array als één elektrische eenheid, dus schaduw of vervuiling op één string heeft invloed op alles. Met omvormers met twee of meer onafhankelijke MPPT-ingangen kunnen verschillende daksecties – of strings met verschillende paneelaantallen – afzonderlijk worden geoptimaliseerd. Voor elke installatie met meer dan één dakvlak wordt multi-MPPT sterk aanbevolen.

IP-classificatie en bedrijfstemperatuurbereik bepalen of een omvormer buiten kan worden gemonteerd. Units met IP65-classificatie zijn afgedicht tegen stof en waterstralen en geschikt voor montage aan de muur. IP20- of IP21-eenheden moeten worden beschermd tegen de elementen. In het Europese klimaat, waar de temperatuur in de winter tussen -20 °C en in de zomer op een muur op het zuiden kan schommelen, moet u het werkingsbereik op vol vermogen van de omvormer controleren voordat u dit specificeert.

Communicatie-interfaces – Wi-Fi, Ethernet, RS485 of Modbus – bepalen hoe de omvormer integreert met monitoringplatforms en energiebeheersystemen van gebouwen. Voor particuliere gebruikers is cloudgebaseerde monitoring via een smartphone-app meestal voldoende. Voor commerciële operators maakt RS485- of Modbus-connectiviteit integratie met on-site SCADA-systemen en geautomatiseerde foutwaarschuwingen mogelijk.

Financiële en ecologische voordelen

Het meest directe financiële voordeel van een netgekoppeld zonnestelsel is de vermindering van de elektriciteit die bij het nutsbedrijf wordt gekocht. Overdag compenseert de opwekking van zonne-energie het verbruik in realtime. Eventuele overschotten vloeien naar het elektriciteitsnet, en de meeste Europese landen hebben een vorm van compensatie voor die export: een vast teruglevertarief, een nettometerregeling of een stimulans voor eigen verbruik.

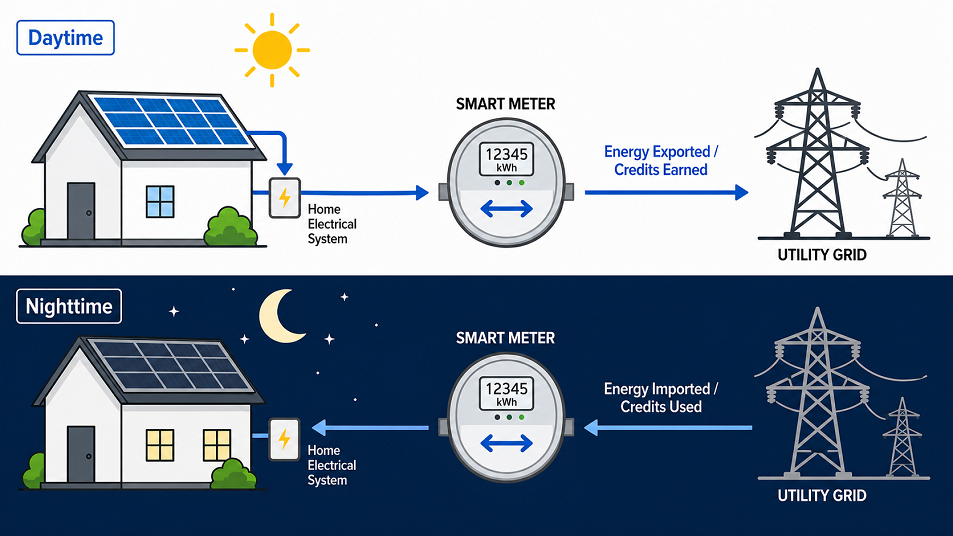

Bij een typisch nettometerschema registreert uw slimme meter zowel de energie die u van het elektriciteitsnet haalt als de energie die u exporteert. Op het moment van facturering wordt het geëxporteerde bedrag verrekend met uw verbruik, waardoor het nettovolume waarvoor u betaalt, afneemt. Moderne bidirectionele slimme meters verwerken deze boekhouding automatisch en nauwkeurig – in tegenstelling tot de oudere analoge draaiende-schijfmeters die ze hebben vervangen. In maanden waarin de opwekking van zonne-energie hoog is en de vraag van huishoudens gematigd is, is het mogelijk om de elektriciteitsrekening tot bijna nul terug te brengen.

De milieuzaak is eenvoudig. Elk kilowattuur dat door een netgekoppeld zonnestelsel wordt gegenereerd, vervangt een kilowattuur die anders zou zijn geproduceerd door thermische opwekking (steenkool, gas of olie) op het elektriciteitsnet. Gedurende een systeemlevensduur van 25 jaar zal een typische residentiële installatie van 8 kW in Centraal-Europa ongeveer 150 tot 200 ton CO₂ compenseren, afhankelijk van de koolstofintensiteit van het lokale elektriciteitsnet. Voor bedrijven met duurzaamheidsrapportageverplichtingen biedt netgekoppelde zonne-energie meetbare en verifieerbare scope 2-emissiereducties.

Stabiliteit van de energiekosten is een secundair maar steeds meer gewaardeerd voordeel. De elektriciteitstarieven in Europa zijn de afgelopen jaren zeer volatiel geweest. Een zonne-energie-installatie met een netgekoppelde omvormer vergrendelt een deel van uw energievoorziening tegen bijna nul marginale kosten, waardoor een zekere mate van isolatie wordt geboden tegen toekomstige tariefverhogingen. Voor gebruikers die die bescherming nog verder willen uitbreiden, is de overstap naar een hybride omvormer met batterijopslag een logische volgende stap. Veel stringomvormers die momenteel op de markt zijn, zijn ontworpen om een ​​opslaguitbreiding te accepteren zonder dat een volledige systeemvervanging nodig is.

Residentiële versus commerciële installaties

Netgekoppelde omvormers bedienen beide markten, maar de vereisten lopen aanzienlijk uiteen zodra u voorbij de basisconversiefunctie komt.

Residentiële systemen in Europa variëren doorgaans van 3 kW tot 20 kW, gedekt door één of een klein aantal eenfasige of driefasige stringomvormers. De dimensionering is meestal eenvoudig: stem het nominale AC-vermogen van de omvormer af op 80–110% van het DC-piekvermogen van de array. Een bescheiden onderdimensionering – bekend als DC-overdimensionering – is gebruikelijk omdat zonnepanelen zelden tegelijkertijd hun nominale piekvermogen produceren, en het verbetert de efficiëntie van de omvormer bij de deellasten die het grootste deel van de dag domineren. Als er toekomstige uitbreidingen gepland zijn, kies dan voor een omvormer met vrije ruimte in de DC-ingang, of ontwerp het systeem zo dat een tweede unit parallel kan worden toegevoegd. Onze residentiële fotovoltaïsche kits voor thuisinstallaties zijn vooraf afgestemd op de capaciteit van de omvormer om deze beslissing te vereenvoudigen.

Commerciële installaties introduceren extra complexiteit. Systemen boven de 100 kW vereisen over het algemeen driefasige centrale omvormers, formele netaansluitingsovereenkomsten met de distributienetwerkbeheerder (DNO) en technische aftekening van de instellingen van het beveiligingsrelais. De monitoringvereisten zijn ook veeleisender: faciliteitsmanagers hebben doorgaans realtime dashboards, geautomatiseerde foutmeldingen en historische opbrengstgegevens nodig voor prestatierapportage. Geavanceerde monitoringplatforms kunnen gegevens over de productie van zonne-energie integreren met energiebeheersystemen van gebouwen, waardoor geautomatiseerde load-shifting-strategieën mogelijk worden die het aandeel van de zelf verbruikte zonne-elektriciteit vergroten en de importkosten van het elektriciteitsnet verder verlagen.

Beide segmenten profiteren van dezelfde financiële kernfactoren – lagere elektriciteitsrekeningen, exportinkomsten en potentiële geschiktheid voor groene tarieven of duurzaamheidscertificaten – maar de terugverdientijd en de juiste omvormerarchitectuur verschillen zo sterk dat residentiële en commerciële projecten afzonderlijk moeten worden gespecificeerd.

Installatie, onderhoud en probleemoplossing

De installatie van een netgekoppelde omvormer omvat actieve AC-verbindingen en een formeel kennisgevings- of goedkeuringsproces bij de lokale distributienetwerkbeheerder. In de meeste Europese landen moeten deze werkzaamheden worden uitgevoerd door een gecertificeerde elektricien of een erkende zonne-energie-installateur. DIY-installatie is in sommige rechtsgebieden technisch haalbaar, maar maakt doorgaans de fabrieksgarantie ongeldig, voldoet mogelijk niet aan de eisen van de verzekeraar en is in sommige markten eenvoudigweg niet toegestaan ​​zonder een DNO-goedkeuring van een gekwalificeerde professional.

Het dagelijks onderhoud is minimaal in vergelijking met de meeste elektrische apparatuur. Een periodieke visuele inspectie – controleren op corrosie, ongebruikelijke geluiden van koelventilatoren en bevestigen dat de ventilatieruimte rond de unit behouden blijft – is voor de meeste installaties voldoende. Firmware-updates van de fabrikant moeten worden toegepast wanneer deze beschikbaar zijn, omdat deze vaak betrekking hebben op updates van de netwerkcode en verfijningen van het MPPT-algoritme. Monitoringgegevens zijn het meest betrouwbare systeem voor vroegtijdige waarschuwing: een aanhoudende daling van de specifieke opbrengst (kWh per kWp) vergeleken met de seizoensbasis is meestal het eerste teken van een zich ontwikkelende fout, of het nu gaat om de omvormer, de bedrading of de panelen zelf.

Veel voorkomende foutcondities en hun waarschijnlijke oorzaken: een omvormer die 's ochtends ondanks zonlicht niet wil starten, geeft doorgaans een netspanning of frequentie aan die buiten het acceptatievenster van de omvormer ligt. Controleer of de voeding van de buren ook wordt beïnvloed voordat u uitgaat van een hardwarefout. Herhaalde uitschakelingen door overspanning aan de AC-zijde zijn gebruikelijk in gebieden met een hoge zonne-penetratie op een zwak elektriciteitsnet, en vereisen mogelijk een aanpassing van de reactieve vermogensinstellingen of de spanningsresponscurve van de omvormer in overleg met de DNO. Communicatiestoringen die bewaking op afstand beïnvloeden, zijn meestal een Wi-Fi- of netwerkconfiguratieprobleem en geen hardwarefout, en worden opgelost door de routerinstellingen te controleren of over te schakelen naar een bekabelde Ethernet-verbinding.

Veiligheidsnormen en naleving

Netgekoppelde omvormers werken op het kruispunt van particuliere zonne-energiesystemen en het openbare elektriciteitsnetwerk. Daarom zijn ze onderworpen aan enkele van de meest streng geteste normen op het gebied van vermogenselektronica. Naleving is niet optioneel; nutsbedrijven zullen een aanvraag voor netaansluiting weigeren voor elke omvormer die niet kan aantonen dat hij voldoet aan de toepasselijke normen, en verzekeringspolissen voor zonne-energie-installaties vereisen dit doorgaans ook.

Voor Noord-Amerikaanse markten zijn de twee fundamentele vereisten UL 1741 en IEEE 1547. UL 1741 is een productveiligheidsnorm die het elektrische, mechanische en thermische ontwerp omvat van omvormers, omvormers en laadregelaars die worden gebruikt bij gedistribueerde opwekking. Het verplicht testen van anti-eilandbeveiliging, overstroombeveiliging en aardfoutdetectie. IEEE 1547 stelt de interconnectie- en interoperabiliteitseisen op systeemniveau vast – definieert hoe de omvormer moet reageren op spannings- en frequentieafwijkingen op het elektriciteitsnet, en specificeert de communicatieprotocollen waarmee nutsbedrijven de gedistribueerde opwekkingsactiva kunnen monitoren en, waar nodig, kunnen beperken.

Voor Europese markten is het equivalente raamwerk opgebouwd rond IEC 62116 en EN 50549. IEC 62116 is de internationale testprocedure voor anti-eilandpreventiemaatregelen in nutsinteractieve PV-omvormers. Het definieert een worst-case testscenario – een gebalanceerde resonante belasting ontworpen om een ​​eiland in stand te houden – en vereist dat de omvormer de toestand detecteert en binnen twee seconden de verbinding verbreekt. EN 50549 (delen 1 en 2) omvat de bredere eisen voor generatoren die zijn aangesloten op openbare laagspannings- en middenspanningsdistributienetwerken, inclusief spannings- en frequentieresponscurves, reactief vermogen en de instellingen van de interfacebeschermingsrelais. Specifiek in Duitsland is VDE-AR-N 4105 van toepassing op laagspanningsverbindingen en voegt het nationale eisen toe bovenop de Europese basislijn. Omvormers die in Europa worden verkocht, moeten conformiteitsverklaringen hebben voor de relevante delen van deze normen, en installateurs moeten verifiëren dat het specifieke model op de goedgekeurde apparatuurlijst van de DNO staat voordat ze zich aan een ontwerp verbinden.

De praktische boodschap voor kopers: controleer altijd of de omvormer die u specificeert de certificeringen heeft die in uw land vereist zijn, en niet alleen een algemene CE-markering. Een CE-markering op een omvormer voor zonne-energie bevestigt dat de fabrikant zelf verklaarde conformiteit heeft; het bevestigt op zichzelf niet dat het apparaat onafhankelijk is getest volgens IEC 62116 of EN 50549. Zoek bij twijfel naar testrapporten van derden van geaccrediteerde laboratoria, of raadpleeg de IEC 62116 anti-islanding teststandaarddocumentatie op IEEE Xplore voor de volledige technische specificatie.

Veelgestelde vragen

Kan een netgekoppelde omvormer werken tijdens een stroomstoring?

Nee – niet zonder extra hardware. Een standaard netgekoppelde omvormer is wettelijk verplicht om uit te schakelen wanneer hij detecteert dat het elektriciteitsnet geen stroom meer heeft. Deze anti-eilandbedrijf-uitschakeling beschermt nutswerkers tegen onder spanning staande lijnen. Als back-upstroom tijdens stroomuitval een prioriteit is, hebt u een hybride omvormer met een batterijsysteem nodig, of een afzonderlijk off-grid back-upcircuit. Veel moderne stringomvormers zijn ontworpen met een hybride upgradepad, dus het is de moeite waard om dit in de ontwerpfase te overwegen, zelfs als u niet onmiddellijk opslag toevoegt.

Hoe lang gaat een netgekoppelde omvormer mee?

De meeste fabrikanten geven 10 tot 12 jaar garantie op stringomvormers, met uitgebreide garantieopties tot 20 jaar. De werkelijke levensduur overschrijdt vaak de garantieperiode; 15 tot 20 jaar is een realistische verwachting voor een kwaliteitsunit die op een goed geventileerde locatie wordt geïnstalleerd. Micro-omvormers hebben doorgaans een garantie van 25 jaar, passend bij de verwachte levensduur van de panelen die ze bedienen. De belangrijkste slijtagecomponenten in stringomvormers zijn elektrolytische condensatoren en koelventilatoren; het vervangen van deze na 10-12 jaar is een kosteneffectieve manier om de levensduur te verlengen.

Welk formaat omvormer heb ik nodig voor een residentieel systeem?

Een praktisch uitgangspunt is om het nominale AC-vermogen van de omvormer af te stemmen op ongeveer 80–110% van het DC-piekvermogen van uw array. Een paneelarray van 10 kWp zou doorgaans worden gecombineerd met een omvormer van 9–10 kW. Het enigszins onderdimensioneren van de omvormer (DC-overdimensionering) is gebruikelijk omdat panelen zelden tegelijkertijd op hun nominale piek werken, en het verbetert de efficiëntie tijdens de deellastomstandigheden die het grootste deel van de bedrijfsdag domineren. Uw zonne-energie-installateur moet deze afmetingen valideren aan de hand van uw specifieke dakoriëntatie, lokale instralingsgegevens en eventuele schaduwfactoren.

Is een netgekoppelde omvormer hetzelfde als een hybride omvormer?

Nee. Een netgekoppelde omvormer verbindt uw zonnepanelen met het elektriciteitsnet en omvat geen batterijbeheer. Een hybride omvormer voegt een DC-gekoppelde batterijinterface toe, waardoor het systeem overtollige zonne-energie kan opslaan voor gebruik 's nachts of tijdens stroomuitval. Hybride omvormers zijn duurder en iets complexer om te installeren, maar bieden een grotere energieonafhankelijkheid en veerkracht. Als u niet zeker weet wat de juiste keuze is voor uw situatie, is het een haalbare optie om te beginnen met een systeem dat alleen op het elektriciteitsnet is aangesloten en later te upgraden, op voorwaarde dat de oorspronkelijke omvormer is ontworpen om een ​​batterij-uitbreidingsmodule te accepteren.

Op welke certificeringen moet ik letten bij het kopen van een netgekoppelde omvormer in Europa?

Zorg er in ieder geval voor dat u voldoet aan IEC 62116 (testprocedure tegen eilandbedrijf), EN 50549-1 (vereisten voor laagspanningsaansluitingen) en de nationale netcode die van toepassing is in uw land – VDE-AR-N 4105 in Duitsland, G98/G99 in het Verenigd Koninkrijk, of het equivalent daarvan. Testrapporten van derden van een geaccrediteerd laboratorium bieden sterkere zekerheid dan de eigen verklaring van een fabrikant. Uw DNO kan ook een goedgekeurde uitrustingslijst bijhouden; Door dit te controleren voordat een productspecificatie wordt afgerond, worden vertragingen in de goedkeuringsfase van de netaansluiting vermeden.

Hoe controleer ik de prestaties van mijn netgekoppelde omvormer?

De meeste moderne omvormers zijn voorzien van ingebouwde monitoring via Wi-Fi of Ethernet, waarbij gegevens toegankelijk zijn via een app van de fabrikant of een webportaal. De belangrijkste meetgegevens die moeten worden gevolgd zijn de dagelijkse en maandelijkse energieopbrengst (kWh), het piekvermogen en de specifieke opbrengst (kWh per kWp geïnstalleerd) vergeleken met lokale instralingsgegevens. Een aanhoudende daling van de specifieke opbrengst – in plaats van de absolute opbrengst, die van nature varieert met de seizoenen – is de meest betrouwbare indicator voor een systeemprobleem. Voor commerciële installaties maakt RS485- of Modbus-connectiviteit integratie met energiebeheerplatforms van derden mogelijk voor geavanceerdere analyses en geautomatiseerde rapportage.
