Technische vergelijking van Deye hybride omvormermodellen: SUN-8K-SG02LP1-EU-AM2 versus SUN-8K-SG05LP1-EU versus SUN-8K-SG05LP1-EU-SM2

In het veranderende zonne-energielandschap speelt het ontwerp van omvormers een cruciale rol in de algehele systeemefficiëntie, veiligheid en bruikbaarheid. Dit artikel biedt een gedetailleerde technische vergelijking van drie Deye 8kW hybride omvormermodellen – SUN-8K-SG02LP1-EU-AM2, SUN-8K-SG05LP1-EU en SUN-8K-SG05LP1-EU-SM2 – om systeemontwerpers en installateurs te helpen bij het kiezen van de meest geschikte optie.

Als u gerelateerde producten wilt kopen, bekijk onze omvormercatalogus of neem direct contact met ons op voor meer modelopties.

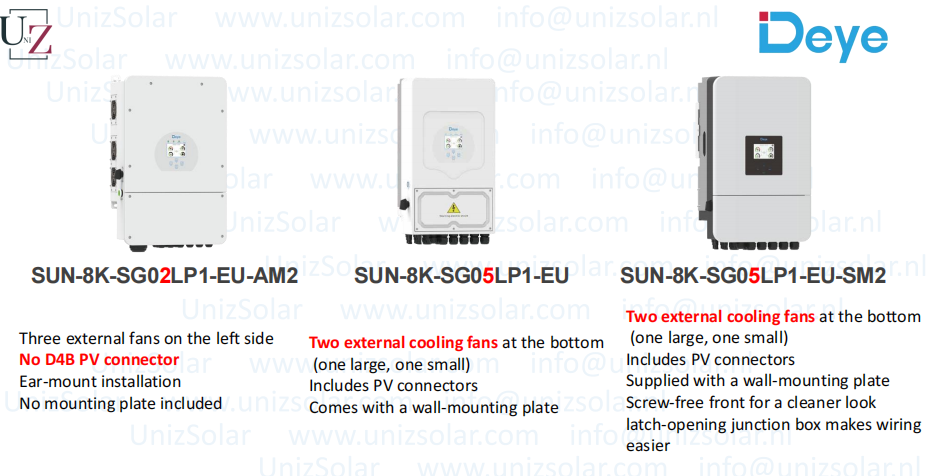

1. Koeling en uiterlijk
De SUN-8K-SG02LP1-EU-AM2 beschikt over drie externe koelventilatoren aan de linkerkant. Het ondersteunt oormontage-installatie en sluit een montageplaat aan de achterkant uit. Het bevat met name geen D4B PV-connectoren.

SUN-8K-SG05LP1-EU maakt gebruik van twee aan de onderkant gemonteerde koelventilatoren (1 grote en 1 kleine) en is voorzien van PV-connectoren. Hij wordt geleverd met een wandmontageplaat.

SUN-8K-SG05LP1-EU-SM2 maakt ook gebruik van de dubbele ventilatoropstelling aan de onderkant. Het verbetert de esthetiek en het installatiegemak met een schroefvrije, met een grendel te openen voorklep en een meegeleverde wandmontageplaat.

2. Elektrische ingang en PV-configuratie
Alle drie de modellen delen dezelfde maximale PV-ingangsstroom van 26 26 A en ondersteunen 2/2 2 PV-stringingangen, waardoor flexibiliteit bij de configuratie van zonnepanelen wordt gegarandeerd.

3. Binnenstructuur en circuitontwerp
De SUN-8K-SG02LP1-EU-AM2 onderscheidt zich door twee ICT-poorten, PV-snelaansluitterminals en twee snelle uitschakelinterfaces. Het bevat een hulpvoeding van 12 Vdc en biedt verbeterde isolatie- en driverkaarten via het SG05-platform. Het hergebruikt echter het Wi-Fi-bord.

SUN-8K-SG05LP1-EU bevat één ICT-poort en maakt gebruik van D4B-connectoren (MC4-type). Het heeft geen poorten voor snelle uitschakeling en beschikt niet over een hulpuitgang van 12 V.

SUN-8K-SG05LP1-EU-SM2 bouwt voort op de SG05LP1-EU en behoudt één ICT-poort, D4B-connectoren en twee poorten voor snelle uitschakeling. Het bevat een 12 Vdc hulpuitgang en introduceert een DIP-schakelaarbediening op de ATS-poort voor meer configuratieflexibiliteit.

4. PCB- en bordarchitectuur
SUN-8K-SG02LP1-EU-AM2 biedt extra isolatie- en driverkaarten vergeleken met SG05. De Wi-Fi-module wordt hergebruikt en niet opnieuw geïntegreerd.

SUN-8K-SG05LP1-EU maakt gebruik van een basis-SG05 PCB-stack zonder aanvullende verbeteringen.

SUN-8K-SG05LP1-EU-SM2 deelt de kernarchitectuur met SG05, maar bevat nieuwe hoofdbesturing, LCD en extra hulpkaarten, met standaard DRM-kaartondersteuning.

5. Grootte en gewicht
SG02LP1-EU-AM2 is de grootste en zwaarste met 420 × 670 × 233 mm en 35,6 kg.

De SG05LP1-EU is compacter: 330 × 580 × 232 mm en weegt 24,9 kg.

SG05LP1-EU-SM2 valt tussen de twee in met 366 x 589,5 x 237 mm en een gewicht van 26,8 kg.

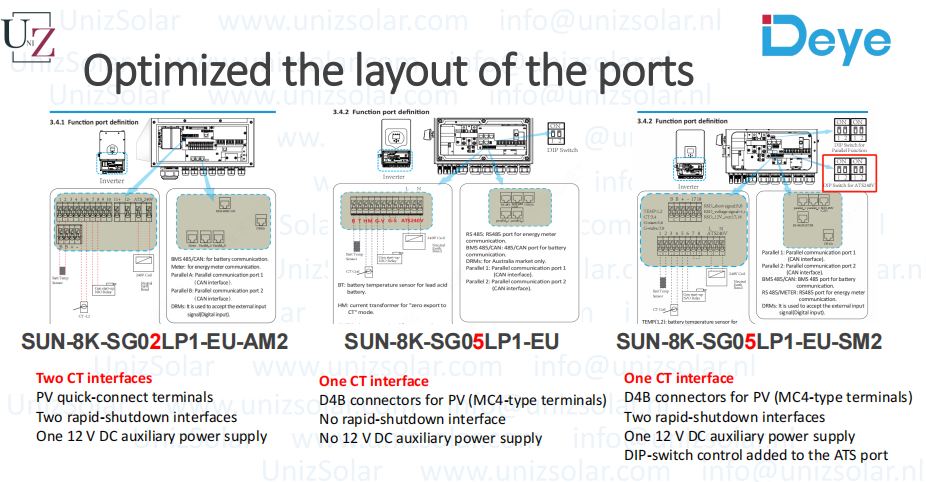

6. Poortindeling en interfaceontwerp

De drie modellen vertonen aanzienlijke verschillen in poortindeling en CT-interfaceondersteuning:

SG02LP1-EU-AM2 heeft twee CT-interfaces, PV-snelaansluitterminals en twee poorten voor snelle uitschakeling met 12 V hulpuitgang.

SG05LP1-EU ondersteunt één CT-interface, D4B-connectoren, en mist zowel snelle uitschakeling als hulpvoeding.

SG05LP1-EU-SM2 verbetert dit met één CT-interface, D4B-connectoren, twee poorten voor snelle uitschakeling, een 12 V-hulpvoeding en DIP-switch-integratie op de ATS-poort.

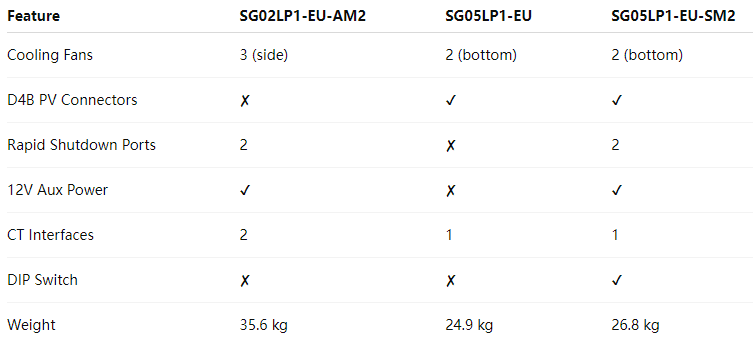

Conclusie

Aanbeveling:

SG02LP1-EU-AM2 is ideaal voor geavanceerde isolatie, dubbele CT-meting en systemen die een 12V aux-uitgang en verbeterde poortcontrole vereisen.

SG05LP1-EU is een lichtere, meer basale optie, geschikt voor installaties met minder hulpbehoeften.

SG05LP1-EU-SM2 biedt een balans met verbeterde functies, verbeterde controle en betere esthetiek, waardoor dit het meest verfijnde model is voor algemene toepassingen.
