Technisch overzicht: Deye CT01 & TX01 - Functies, installatie, omvormeraansluiting en probleemoplossing

Technische briefing: Deye CT01 & TX01 - Functies, installatie, omvormeraansluiting en probleemoplossing

Deye SUN-SMART-CT01 (CT01) en SUN-SMART-TX01 (TX01) vormen een intelligente meet- en draadloze communicatiekit voor PV-energieopslagsystemen. Ze zijn exclusief ontworpen voor hybride omvormers van Deye en maken nauwkeurige bidirectionele energiemeting van het elektriciteitsnet, draadloze datatransmissie en geoptimaliseerd eigen verbruik mogelijk, waardoor veelvoorkomende uitdagingen zoals moeilijke bedrading, onnauwkeurige meting en vertraagde regeling worden opgelost.

1. Kernfuncties

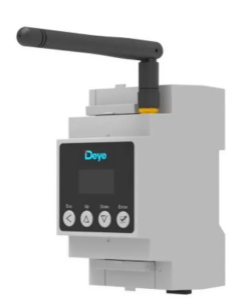

1.1 CT01 – Draadloze bidirectionele slimme meter (bewakingskern)

Realtime meting van netspanning, stroom, vermogen, frequentie, actieve/reactieve energie, met bidirectionele meting voor netimport en PV-export.

Ingebouwd LCD-display voor lokale gegevensweergave; Op DIN-rail monteerbaar voor residentiële en kleine commerciële verdeelborden.

Geïntegreerde LoRa-module voor draadloze datatransmissie, waardoor langeafstandsbekabeling overbodig wordt.

Biedt nauwkeurige data aan de netzijde van de omvormer ter ondersteuning van anti-backfeed-, eigenverbruik- en gebruikstijd-laad-/ontlaadstrategieën.

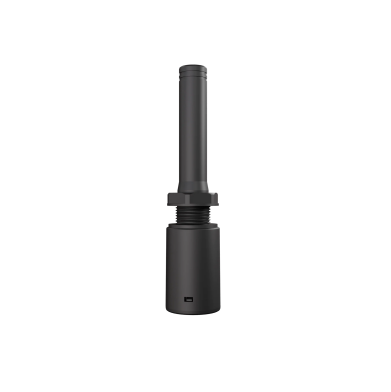

1.2 TX01 – LoRa-communicatiemodule (transmissiehub)

Fungeert als een draadloze brug tussen CT01 en de omvormer, ontvangt LoRa-signalen en stuurt meetgegevens door.

Plug-and-play-ontwerp, rechtstreeks aangesloten op de communicatiepoort van de omvormer als alternatief voor RS485-bedrading.

Ondersteunt externe USB-C-voeding voor compatibiliteit met verschillende Deye-omvormermodellen.

2. Installatie en bedrading

2.1 CT01 Installatie (verdeelkastzijde)

• Monteer CT01 op een DIN-rail in de verdeelkast.
• Leid de netstroomkabels door de meegeleverde stroomtransformatoren (CT's).
• Sluit fase- en neutrale draden aan voor spanningsbemonstering.
• Schakel de CT-ratio in en configureer deze via het lokale toetsenbord voor kalibratie.

2.2 TX01 Installatie (omvormerzijde)

• Installeer TX01 in de buurt van de omvormer.
• Gebruik een RJ45-kabel om de TX01-meterpoort aan te sluiten op de meter/COM-poort van de omvormer.
• Voor omvormers zonder stroomuitgang op de communicatiepoort kunt u de TX01 van stroom voorzien via een externe 5V USB-C-adapter.

3. Volledige aansluiting en werking met omvormer

3.1 Bevestiging van systeemkoppeling

• CT01 verzamelt energiegegevens van het elektriciteitsnet → verzendt draadloos via LoRa naar TX01 → TX01 verzendt gegevens naar de omvormer via een RJ45-kabel en vormt zo een complete communicatieketen.

3.2 Configuratie van omvormerparameters

• Toegang tot de interface van de omvormer: Instellingen → Geavanceerde instellingen → Meterinstellingen.
• Selecteer metertype: Deye CT01 (LoRa).
• Stel de communicatiemodus in op Meterpoort en schakel netmeting in.
• Schakel de modus voor eigen verbruik of Anti-Backfeed Control in op basis van de systeemvereisten.

3.3 Functieactivering en gegevensbewaking

• Eenmaal ingeschakeld, leest de omvormer real-time netvermogen, belastingsvermogen en bidirectionele energie.
• Overtollig PV-vermogen laadt de batterij op of levert lokale belastingen; tijdens piekperioden wordt de batterij ontladen om de import uit het elektriciteitsnet te verminderen.
• Realtime gegevens kunnen worden gecontroleerd op het omvormerscherm of de Deye Cloud APP om de normale verbinding te verifiëren.

3.4 LoRa-koppeling

CT01 en TX01 worden automatisch gekoppeld bij het opstarten. Een langzaam knipperende LoRa-LED geeft een succesvolle koppeling aan. Als het koppelen mislukt, start u beide apparaten opnieuw op om het opnieuw te proberen.

4. Veel voorkomende fouten oplossen

4.1 LoRa-koppeling Failure / No Data Transmission

• Zorg ervoor dat de afstand tussen CT01 en TX01 minder dan 200 meter bedraagt, met minimale obstakels door dikke muren of metalen kasten.
• Controleer stabiele stroomtoevoer naar TX01 en normale LoRa LED-status.
• Blijf uit de buurt van sterke elektromagnetische interferentiebronnen zoals frequentieomvormers of EV-laders.

4.2 Omvormer geeft aan: “Meter niet aangesloten”

• Controleer of de RJ45-kabel goed is aangesloten.
• Bevestig het juiste metertype en de juiste communicatiepoortinstellingen in de omvormer.
• Start de TX01 en de omvormer opnieuw op om de communicatie te herstellen.

4.3 Onnauwkeurige meting of omgekeerde vermogensmeting

• Controleer of de CT-verhouding overeenkomt met het vermogen van de transformator.
• Controleer de richting van de CT-kabel; keer de bedrading om of pas indien nodig de stroomrichting aan in de instellingen.
• Controleer de fasevolgorde en de spanningsbedrading opnieuw.

4.4 Frequente gegevensverbinding

• Verplaats TX01 om de LoRa-signaalsterkte te verbeteren.
• Gebruik een stabiele 5V-voedingsadapter om uitval als gevolg van stroomschommelingen te voorkomen.

Samenvatting

De CT01 TX01-kit is een standaardaccessoire voor Deye PV-energieopslagsystemen. Door draadloze meting en integratie van omvormers wordt nauwkeurige energiemonitoring en intelligente planning gerealiseerd. Met een eenvoudige installatie, minimale bedrading en de juiste configuratie van de omvormer verbetert het systeem het eigen verbruik aanzienlijk en verlaagt het de elektriciteitskosten voor residentiële en kleine commerciële PV-energieopslagtoepassingen.
