Deye Inverter F55 (DC-Volt High-Fault) Praktische analyse

Deye-omvormer F55 (gelijktijdig - Volt hoog - Fout) Praktische analyse - Snelle probleemoplossing en herstel van DC-overspanning vanuit een reëel geval

Overzicht

F55 (DC - Volt Hoog Fout) is een foutcode voor hoogspanningsbeveiliging aan de gelijkstroomzijde op hybride omvormers van Deye. Het wordt meestal veroorzaakt door systeemconfiguraties en bedrijfscondities die niet overeenkomen en niet door hardwarefouten. Wanneer deze wordt geactiveerd, onderbreekt de omvormer onmiddellijk de PV-invoer en stopt de PV-opwekking. Dit artikel ontleedt de kernoorzaken en triggerlogica van F55 aan de hand van drie echte schermafbeeldingen ter plaatse, en biedt een gestandaardiseerde, praktijkklare procedure, van datatracering tot herstel ter plaatse. De richtlijnen zijn van toepassing op het volledige assortiment residentiële single-modellen van Deye fase en drie fase laag hybride spanningsomvormers en is bedoeld voor PV-installateurs en O&M-personeel.

1. Fenomeen van gevalsfout - De kernafwijking vergrendelen op basis van drie screenshots

In dit geval stopte het residentiële PV-opslagsysteem herhaaldelijk met exporteren tijdens perioden met veel instraling overdag. Toezicht op afstand leidde tot alarm. De drie op - screenshots van de site vormen een complete bewijsketen en laten duidelijk het kernprobleem zien:

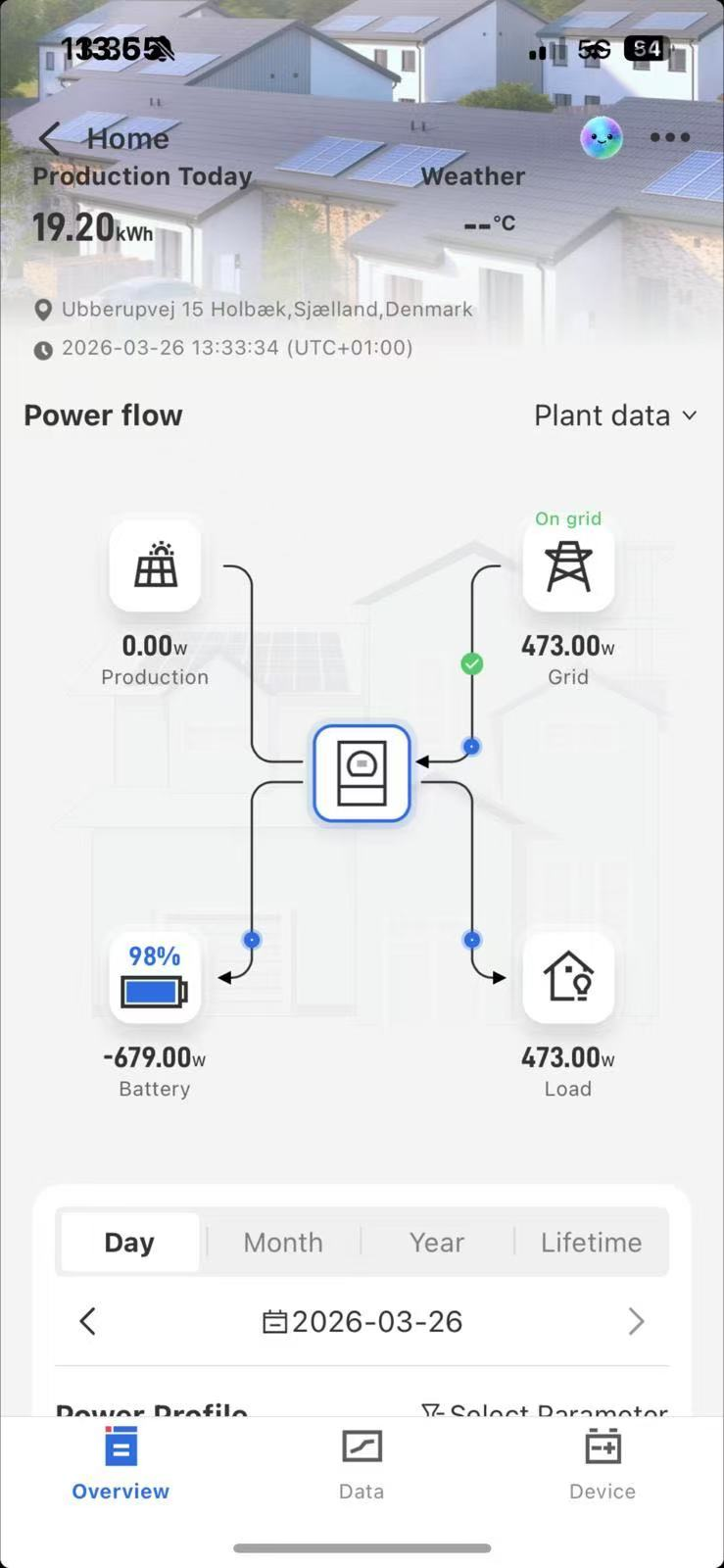

Figuur 1 - Schermafbeelding van de stroomstroom

Het vermogen van de PV-opwekking daalt direct naar 0 W. Het systeem stopt de PV-opwekking en vertrouwt volledig op

netvoeding plus batterijontlading om de belasting te bedienen. Dit is de klant - waargenomen symptoom van ‘geen generatie’.

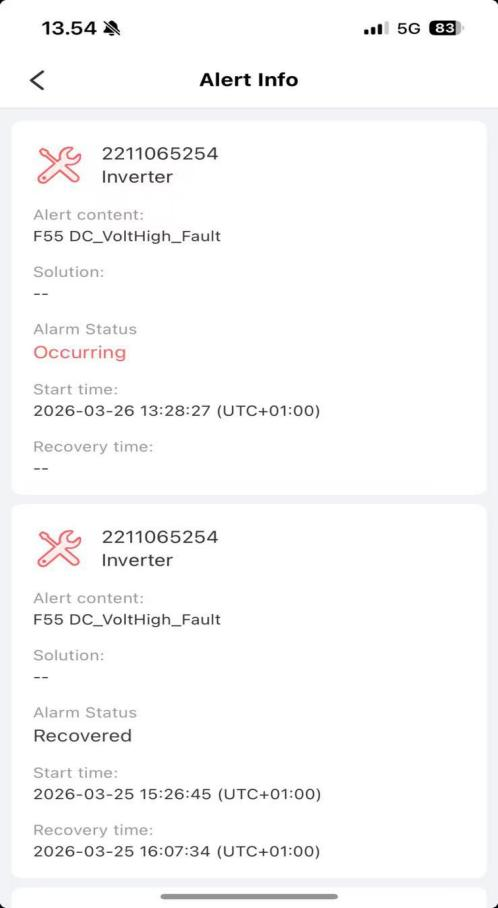

Figuur 2 - F55 Schermafbeelding alarmlogboek

Het platform rapporteert F55 DC - Volt Hoog - Fout die aangeeft dat de DC-bus defect is spanning. Storingen treden op tijdens de high overdag - bestralingsperioden en wordt automatisch helder wanneer de bestraling afneemt. Het herhaalde patroon komt overeen met de typische timing van DC-overspanning.

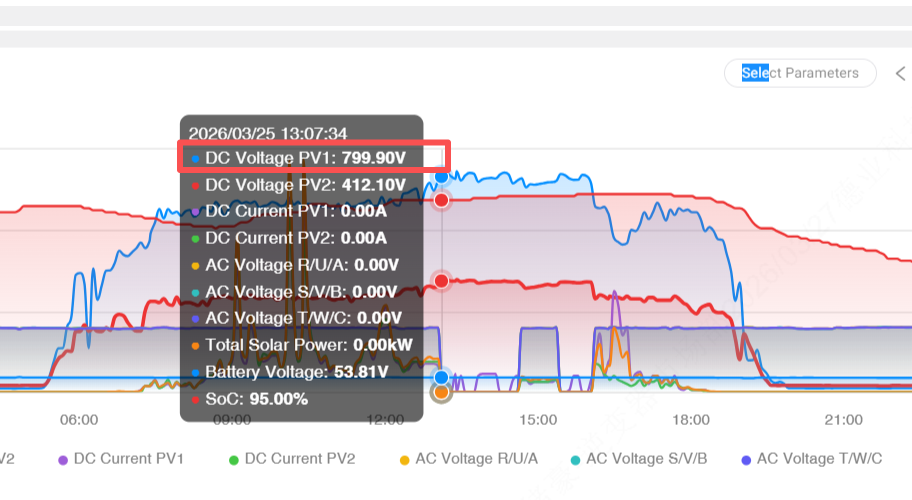

Figuur 3 - Schermafbeelding van operationele gegevens

Deze schermafbeelding is de sleutel tot root - identificatie veroorzaken. De kernafwijkingen zijn duidelijk: PV1 DC-spanningspieken tot 799,90 V, PV1 en PV2 PV-stromen zijn 0,00 A, batterij-SOC is 95% met batterijspanning 53,81 V, en AC-spanningen zijn allemaal 0 V, wat aangeeft dat de omvormer is losgekoppeld van het elektriciteitsnet.

De drie screenshots wijzen op de conclusie dat excessieve DC - zijspanning heeft de omvormer geactiveerd ' s beschermende actie en veroorzaakte de uitschakeling van de generatie. Een bijna volle batterij verergerde de spanningstoestand nog verder.

2. F55 Foutkerndefinitie en casetriggerlogica

1. Officiële definitie

F55 staat voor overspanningsbeveiliging van de DC-bus. De omvormer ' De beveiligingslogica voorkomt dat een hoge DC-spanning IGBT's, DC-tussenkringcondensatoren, het batterij-BMS en andere kritische componenten beschadigt. Wanneer de DC-spanning de geconfigureerde beveiligingsdrempel overschrijdt, voert de omvormer beveiligingsacties uit.

2. Volledige triggerlogica voor dit geval

Door de drie schermafbeeldingen te combineren met het beschermingsgedrag van de omvormer, ziet de foutketen er als volgt uit en vertegenwoordigt deze een typisch F55-scenario:

- Oorzaak: PV1-reeks bevat te veel modules in serie, waardoor de nullastspanning de omvormer aanzienlijk overschrijdt ' s MPPT- of DC-ingangslimieten. De schermafbeelding toont 799,90 V, wat de typische veilige limieten ruimschoots overschrijdt.

- Directe trigger: 's Middags onder sterke instraling stijgt de PV-spanning verder en overschrijdt de beveiligingsdrempel.

- Versterkende factor: De batterij-SOC bij 95% is bijna vol, waardoor er weinig capaciteit overblijft om overtollig PV-vermogen te absorberen. Overtollige energie hoopt zich op aan de DC-zijde en duwt de spanning hoger.

- Beveiligingsactie: De omvormer activeert F55, onderbreekt de PV-ingang zodat de PV-stromen naar nul dalen en wordt losgekoppeld van het elektriciteitsnet zodat de AC-spanning nul aangeeft. Het PV-vermogen daalt tot 0 W en het systeem stopt met exporteren.

- Automatisch herstel: Naarmate de instraling 's avonds afneemt, valt de PV-spanning terug binnen het veilige bereik, wordt de beveiliging opgeheven en hervat de omvormer de normale werking.

3. Kernoorzaken van F55 (meerderheid niet-hardwareproblemen)

Op basis van de schermafbeeldingen en veldstatistieken worden de meeste F55-fouten niet veroorzaakt door hardwaredefecten. Dit geval komt overeen met twee primaire oorzaken waarop de controles ter plaatse de nadruk zouden moeten leggen:

1. Overmatige configuratie van de PV-reeks (primaire oorzaak, ~60%)

Dit geval is typisch: het aantal PV1-stringseries is te hoog, zodat de nullastspanning 799,90 V bereikt, wat veel hoger is dan dat van de omvormer ' s toegestane invoer. Bij sterke instraling wordt onvermijdelijk de overspanningsbeveiliging geactiveerd. In sommige gevallen is er ook sprake van onbalans tussen PV1 en PV2 wat betreft het moduletype of het aantal strings, waardoor één string de veilige spanning overschrijdt.

2. Onvoldoende batterijabsorptie (secundair, ~25%)

Hoog battery SOC above 85% is not the root cause but acts as a voltage amplifier. With the battery nearly full, charging power drops and excess PV energy cannot be absorbed. If anti‑islanding or anti‑reverse settings prevent exporting to the grid, the excess energy accumulates on the DC side and accelerates F55 triggering.

Andere veel voorkomende niet - hardwarematige oorzaken

- Onjuiste parameterinstellingen, zoals te strikte anti-reverse-limieten, uitgeschakelde power smoothing of onjuiste instellingen voor het uitschakelen van de batterijlading, waardoor de spanning kan stijgen.

- Problemen met de DC-bedrading, zoals losse of geoxideerde verbindingen die de spanningsdetectie vervormen en valse overspanningsdetectie veroorzaken.

4. Gestandaardiseerde F55-probleemoplossingsprocedure - Eerst op afstand, dan aan - Locatie

Volg het principe “eerst screenshots op afstand traceren, daarna praktische controles ter plaatse; circuits inspecteren vóór hardware”. De drie screenshots kunnen ongeveer 90% van de problemen identificeren en onnodige demontage voorkomen.

Stap 1 - Screenshottracering op afstand (kern, 5 minuten om de hoofdoorzaak te vergrendelen)

Haal de drie kernscreenshots van het platform op en verifieer vier punten:

- Bevestig uit Figuur 2 F55 en dat triggers optreden tijdens hoge instraling, wat duidt op PV - bijzaken.

- Controleer in Figuur 3 de PV-spanning en -stroom. Spanning ver boven MPPT of ingangslimieten zonder stroom wijst op problemen met de configuratie van de PV-reeks.

- Controleer in Figuur 3 de batterij-SOC. Een hoge SOC boven 85% duidt op onvoldoende absorptievermogen.

- Controleer in Figuur 1 en Figuur 3 de AC-zijde om netproblemen als oorzaak van de uitschakeling uit te sluiten.

Stap 2 - Controles ter plaatse op de PV-zijde (kernsanering)

- Koppel de PV los van de omvormer en meet de nullastspanningen van PV1/PV2 met een multimeter om de schermaflezingen te verifiëren.

- Bereken het aantal strings opnieuw en zorg ervoor dat de nullastspanning binnen veilige grenzen ligt onder de verwachte temperatuuromstandigheden.

- Inspecteer PV DC-terminals op losse verbindingen of oxidatie en controleer modules op schade of schaduw.

Stap 3 — Battery and parameter optimization (remove amplifying factors)

- Herstel het uitschakelen van de batterijlading en andere batterijparameters naar de fabrieksinstellingen.

- Vermijd opladen tijdens piekuren, zoals 11:00–15:00 uur, en verplaats het opladen naar dalperioden op het elektriciteitsnet om de absorptieruimte te vergroten.

- Zorg voor een passende versoepeling van de anti-reverse-/exportlimieten binnen de wettelijke marges en maak power smoothing mogelijk om spanningspieken te onderdrukken.

Stap 4 — Hardware checks (only if prior steps fail, rare)

- Update de firmware van de omvormer, herstel indien nodig de fabrieksinstellingen en configureer de parameters opnieuw.

- Neem contact op met de technische ondersteuning van Deye voor inspectie van DC-spanningssensoren, IGBT's en het batterij-BMS. Demonteer de omvormer niet zonder toestemming.

5. Casusspecifiek herstelplan — Praktisch en duurzaam

Focus op PV-stringcorrectie en batterij-/parameteroptimalisatie. Alle onderstaande acties kunnen in het veld worden uitgevoerd en zouden herhaling moeten voorkomen.

1. Kernsanering aan PV-zijde

- Voor de PV1-spanningswaarde van 799,90 V moet u het aantal PV1-stringseries onmiddellijk verlagen, zodat de nullastspanning binnen de omvormer daalt ' s toegestane ingangsbereik met een veiligheidsmarge. Na de herconfiguratie meet u de nullastspanning in ontkoppelde toestand en sluit u deze pas opnieuw aan als de metingen normaal zijn.

- Zorg ervoor dat PV1 en PV2 identieke moduletypen, stringtellingen en bij voorkeur dezelfde productiebatches gebruiken. Houd de spanningsverschillen tussen de strings minimaal.

2. Batterij- en parameteroptimalisatie

- Stel de bovengrens voor de batterijlading in op een niveau dat ruimte laat voor PV-absorptie, bijvoorbeeld 80%–85% SOC.

- Sta beperkte export naar het elektriciteitsnet toe waar dit is toegestaan om accumulatie van DC-energie te voorkomen.

- Schakel functies voor stroomafvlakking en PV-vermogensbeperking in om plotselinge spannings- of stroompieken te onderdrukken.

3. Eenvoudig routineonderhoud

- Draai de DC-klemmen aan de PV- en batterijzijde vast, verwijder oxidatie en zorg voor goede isolatie.

- Haal maandelijks de drie kernscreenshots op om de PV-spanning en de batterij-SOC te monitoren en vroegtijdig in te grijpen als zich afwijkingen voordoen.

7. Belangrijkste afhaalrestaurants

- F55 is een normale veiligheidsbeschermingsactie en duidt niet noodzakelijkerwijs op een hardwarefout. De meeste gevallen worden veroorzaakt doordat de configuratie van de PV-reeks de limieten van de omvormer overschrijdt. Batterij hoge SOC en onjuiste parameterinstellingen zijn veelvoorkomende versterkende factoren.

- Snelle diagnose is gebaseerd op drie schermafbeeldingen: stroomstroom, alarmlogboek en operationele gegevens. Deze beelden maken in de meeste gevallen een tracering van de hoofdoorzaak van vijf minuten mogelijk.

- Herstelprioriteiten: corrigeer de configuratie van de PV-reeks om de hoofdoorzaak weg te nemen, en optimaliseer de parameters van de batterij en de omvormer om versterkende omstandigheden te elimineren en herhaling te voorkomen.

Bruikbare checklist

- Haal voor elk incident Figuur 1, Figuur 2 en Figuur 3 op en bewaar deze.

- Ontkoppel en meet PV Voc in het veld.

- Bereken het aantal strings opnieuw en pas ze aan om aan de ingangslimieten van de omvormer te voldoen.

- Stem de laadlimieten van de accu af met de acculeverancier en schakel stroomafvlakking in.

- Documenteer wijzigingen en controleer maandelijks via externe screenshots.
