314Ah-cellen uitgelegd: hoe de Deye GE-F-serie meer dan 8.000 cycli bereikt

314Ah-cellen met hoge capaciteit arriveren: hoe de Deye GE-F-serie een levensduur van 8.000 cycli bereikt

De cijfers over de levensduur van de batterij op een batterijgegevensblad hebben de neiging om na een tijdje samen te vervagen: 6.000, 8.000, 10.000, allemaal in ongeveer dezelfde buurt van 'lang genoeg'. Wat hen feitelijk scheidt, is zelden de chemie zelf. Lithiumijzerfosfaat is al jaren de standaard C&I-chemie. De onderscheidende factor is de celarchitectuur: hoeveel cellen er in een pakket zitten, hoeveel stroom elke cel voert en hoe gelijkmatig de warmte zich erover verspreidt. Dat is het verhaal achter de 314Ah-cel die Deye's aandrijft kleinschalige C&I ESS-oplossingen en daarom is de serie GE-F128/F240/F256 batterijkasten voor buiten geschikt voor 8.000 cycli bij 0,5 °C en 25 °C tot 70% einde levensduur.

Van 100 Ah tot 314 Ah: minder cellen, minder storingspunten

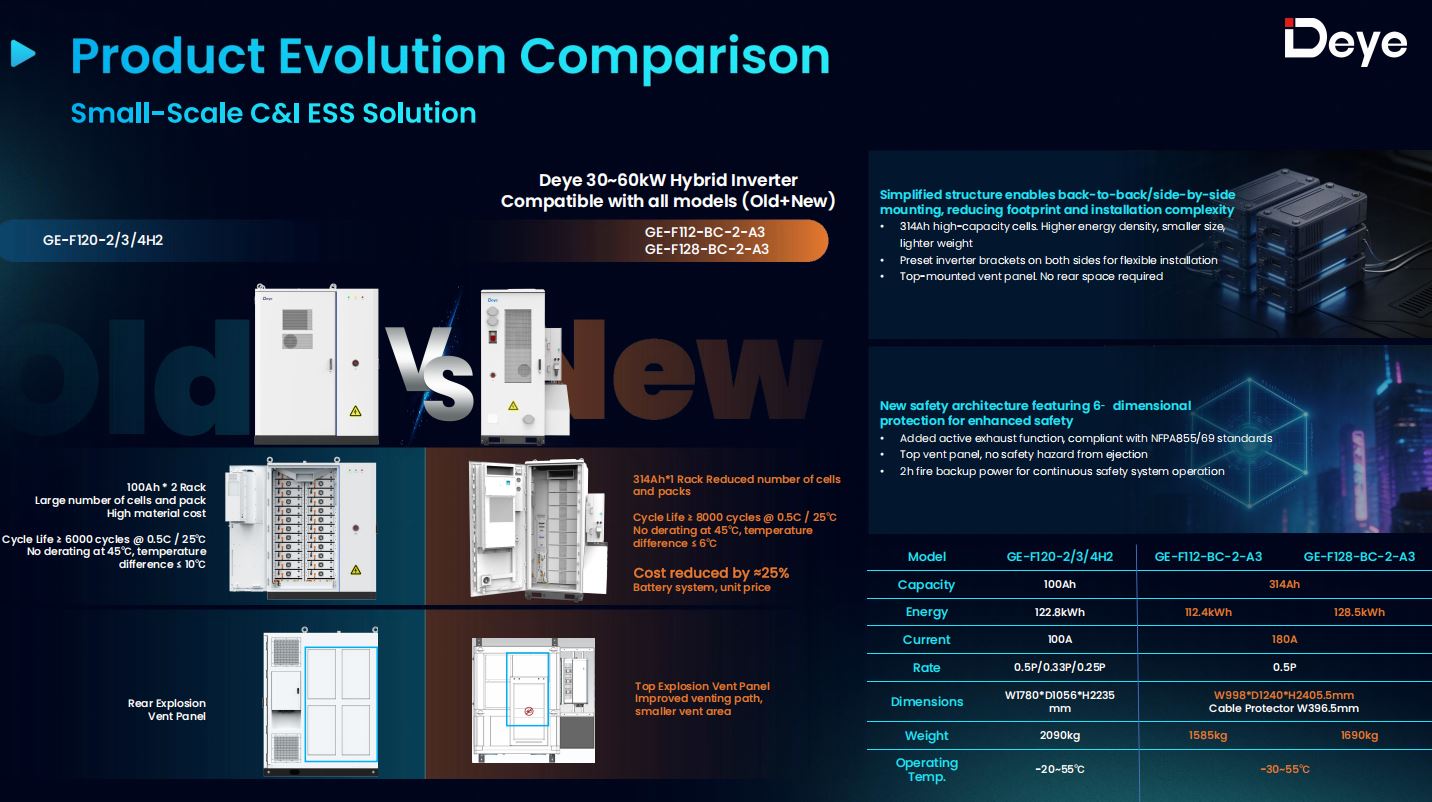

Deye's kast van de vorige generatie, de GE-F120-2/3/4H2, bouwde zijn pakket op uit 100 Ah-cellen die twee rekken diep waren opgesteld. Om tot een bruikbaar energiecijfer te komen, moest een groot aantal afzonderlijk kleinere cellen worden gestapeld, waardoor het aantal serie-/parallelle verbindingen, railverbindingen en lassen in het pakket werd vermenigvuldigd - elk daarvan is een potentieel weerstandspunt, en elk weerstandspunt genereert warmte onder belasting.

De GE-F-serie consolideert dat in een enkele cel van 314 Ah per positie, bedraad 1P16S in een module van 51,2 V, 16,08 kWh. Een GE-F128-kast heeft slechts 8 van deze modules nodig om 128,5 kWh te bereiken; de GE-F256 heeft er 16 nodig om 257,23 kWh te bereiken. Minder, grotere cellen betekent een eenvoudiger intern harnas, minder verbindingen die defect raken over een garantieperiode van tien jaar, en – omdat de productie- en assemblagekosten met onderdelen meer tellen dan de brutocapaciteit – een ruwweg 25% lagere eenheidsprijs op het GE-F128-platform en ongeveer 15% lager op het GE-F240/256-platform vergeleken met het oudere ontwerp.

Wat "8.000 cycli" eigenlijk betekent

De beoordeling is geen marketingrondenummer; er zijn specifieke testvoorwaarden aan verbonden: Laad-/ontlaadsnelheid van 0,5 °C, omgevingstemperatuur 25 °C, cyclus tot 70% end-of-life-capaciteit . Dat is de industriestandaard om de levensduur van de cyclus aan te geven, en is direct vergelijkbaar met de prestatie van de cel van de vorige generatie van 6.000 cycli onder dezelfde omstandigheden van 0,5 °C/25 °C. Een toename van 33% in het aantal nominale cycli bij dezelfde ontladingssnelheid, van een cel met ongeveer drie keer zoveel capaciteit per eenheid, wijst op een echt ander intern ontwerp in plaats van op een lossere teststandaard.

In praktische termen komen 8.000 cycli neer op ongeveer 21 tot 22 jaar voordat het pakket degradeert tot 70% van zijn oorspronkelijke capaciteit, ruimschoots voorbij de garantieperiode van tien jaar van de kast, en voldoende speelruimte dat de meeste C&I-operators een locatie zullen buiten gebruik stellen of van stroom zullen voorzien om andere redenen dan degradatie van de batterij.

Het thermische ontwerp achter de beoordeling

Claims over de levensduur van de batterij vallen snel uiteen als een pakket heet of ongelijkmatig wordt, aangezien een ongelijkmatige celtemperatuur een van de snelste manieren is om de degradatie van de heetste cellen in een stapel te versnellen. Dit is waar de koelarchitectuur van de GE-F-serie het echte werk doet achter het levensduurgetal.

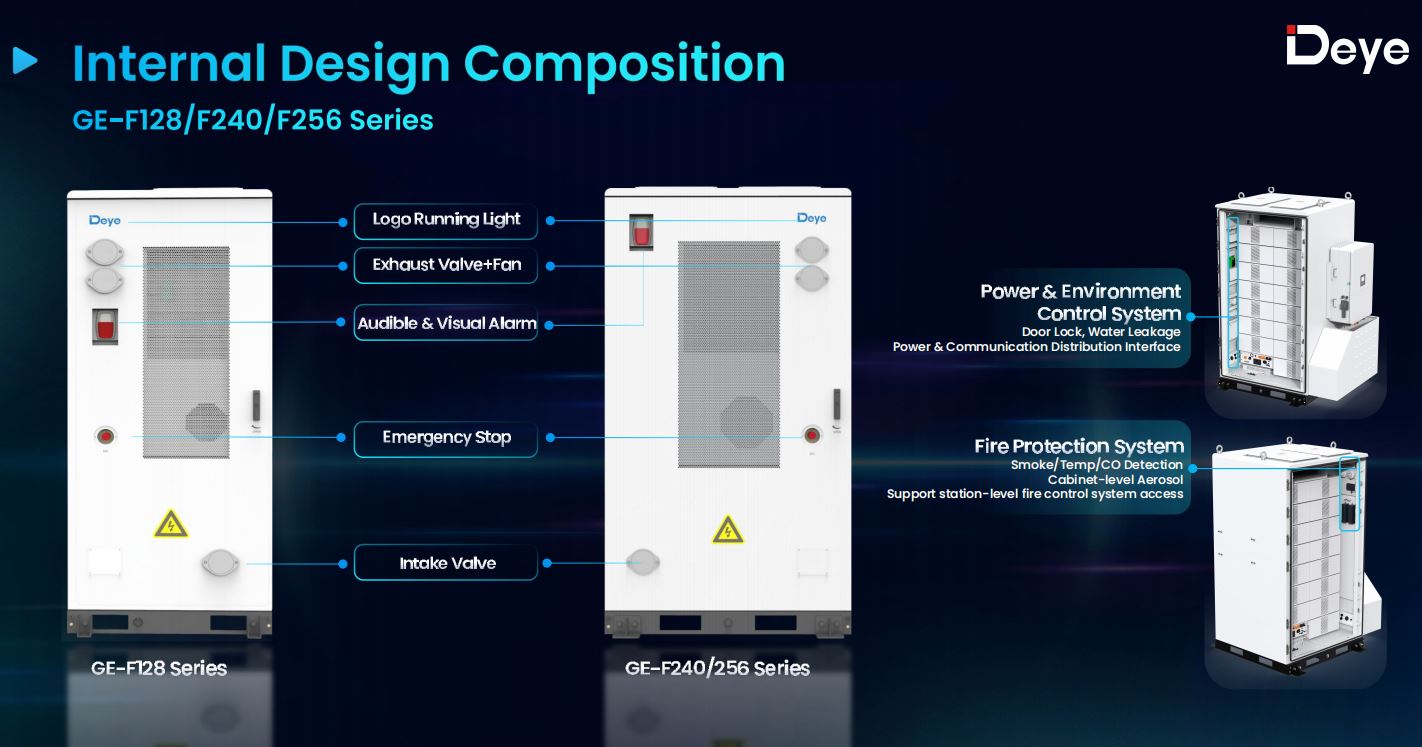

Elke kast maakt gebruik van een nauwkeurig gesimuleerd airconditioningkanaal met drie niveaus (cel, module, pakket), aangedreven door een 3 kW airconditioner op de GE-F128 en een 5 kW unit op de GE-F240/256. Het resultaat is een maximaal cel-tot-cel temperatuurverschil van 6°C , lager dan 10°C ten opzichte van de vorige generatie, zonder vermogensreductie tot 45°C omgevingstemperatuur. Een nauwere thermische spreiding betekent dat elke cel in het pakket dichter bij hetzelfde tempo veroudert, in plaats van dat een handvol hotspots vroegtijdig verslijt en de algehele bruikbare capaciteit van het pakket naar beneden haalt lang voordat de rest van de cellen bijna het einde van hun levensduur heeft bereikt.

180A continu, 285A piek — zonder extra reductie

Grotere cellen verhogen ook het plafond van de hoeveelheid stroom die een pakket kan verwerken zonder de individuele cellen onevenredig te belasten. Elke kast in de GE-F-serie – van de 112,4 kWh GE-F112 tot de 257,23 kWh GE-F256 – deelt hetzelfde stroombereik: 180A continu, 285A piek gedurende 15 seconden bij 20–45°C , tegen een bedrijfstarief van 0,5P. Die consistentie is van belang voor het systeemontwerp, omdat het betekent dat dezelfde aannames over laden en ontladen van toepassing zijn, ongeacht of een project begint met een enkele GE-F128-kast of opschaalt naar een GE-F256-stack met meerdere kasten.

Ter vergelijking: concurrerende luchtgekoelde kasten die zijn gebouwd op cellen met een lagere capaciteit (doorgaans 280 Ah) halen doorgaans dichter bij 130–140 A, met grotere celtemperatuurspreidingen en lagere drempelwaarden voor nulvermindering rond de 40 ° C. Het gat wordt midden op een zomermiddag op een warm dak of laadperron voelbaar: het ene systeem levert het volledige nominale vermogen, het andere draait stilletjes gas.

Eén cel, zes kastconfiguraties

Omdat elke GE-F-kast is opgebouwd uit dezelfde module van 16,08 kWh, is de beoordeling van 8.000 cycli uniform van toepassing op de hele reeks, in plaats van een hoofdcijfer te zijn voor één vlaggenschip-SKU:

• De GE-F112/128 batterijkast voor buiten — 112,4 kWh en 128,5 kWh, opgebouwd uit 7 of 8 modules
• De GE-F240/256 serie batterijkasten voor buitengebruik — geschikt voor GE-F176 (176,84 kWh), GE-F208 (208,99 kWh), GE-F240 (241,15 kWh) en GE-F256 (257,23 kWh), van 11 tot 16 modules

Alle zes de configuraties hebben dezelfde garantie van 10 jaar en dezelfde UN38.3-, CE-, IEC62619-, IEC62477- en IEC62933-certificeringen, dus het kiezen van een capaciteitsniveau is puur een kwestie van de energievereisten van de locatie en niet van een afweging ten opzichte van de celkwaliteit of de verwachte levensduur.

Wat dit betekent voor een TCO-berekening over 10 jaar

Een beoordeling van de levensduur vertaalt zich alleen in echte besparingen als deze gepaard gaat met lagere instapkosten en een koelsysteem dat daadwerkelijk kan voldoen aan de claim dat er geen sprake is van derating in het veld - anders is het een laboratoriumnummer. Bij de GE-F-serie komen ze alle drie overeen: de 314Ah-celarchitectuur verlaagt de eenheidskosten met 15-25%, afhankelijk van de kastgrootte, de thermische spreiding van 6 °C beschermt de beoordeling van 8.000 cycli tegen ondermijning door degradatie door hotspots, en de drempelwaarde zonder derating bij 45 °C betekent dat het nominale aantal cycli haalbaar is in echte buitenomstandigheden in plaats van alleen in een klimaatgecontroleerd laboratorium.

Voor systeemintegrators met een capaciteit van 100–300 kWh batterij-energieopslagsysteem voor een C&I-project , verschuift die combinatie de berekening van "welke batterij vandaag de dag het goedkoopst is" naar "welke batterij over jaar 15 nog een betekenisvolle capaciteit over heeft." Op papier is de GE-F-serie tenminste gebouwd om die vraag positief te beantwoorden.
