Deye GE-F128/F240/F256-serie buitenbatterijkast: kleinschalige C&I ESS-gids

Een nieuwe maatstaf voor kleinschalige en industriële energieopslag

De meeste industriële en industriële locaties hebben geen batterijterrein op megawattschaal nodig. Een fabriek die piekbelastingen opvangt, een winkelcentrum dat de vraaglasten compenseert, of een boerderij die kritieke belastingen ondersteunt, heeft meestal ergens tussen de 100 kWh en 300 kWh nodig – genoeg om er toe te doen, niet genoeg om een ​​vloeistofgekoeld containersysteem met eigen onderhoudspersoneel te rechtvaardigen. Die kloof is precies waar de Deye GE-F128/F240/F256 serie batterijkast voor buiten is gepositioneerd, als onderdeel van een bredere familiebus kleinschalige C&I ESS-oplossingen .

Gebouwd rond een lithium-ijzerfosfaatcel van 314 Ah en gecombineerd met Deye's 30-125 kW hybride omvormers van modulaire PCS-units, comprimeert de GE-F-serie een volledige zesdimensionale veiligheidsarchitectuur, slanke luchtkoeling en parallelle uitbreiding tot 10 modules in een kast die kan worden gekozen zonder muurboren of dragende structurele werkzaamheden.

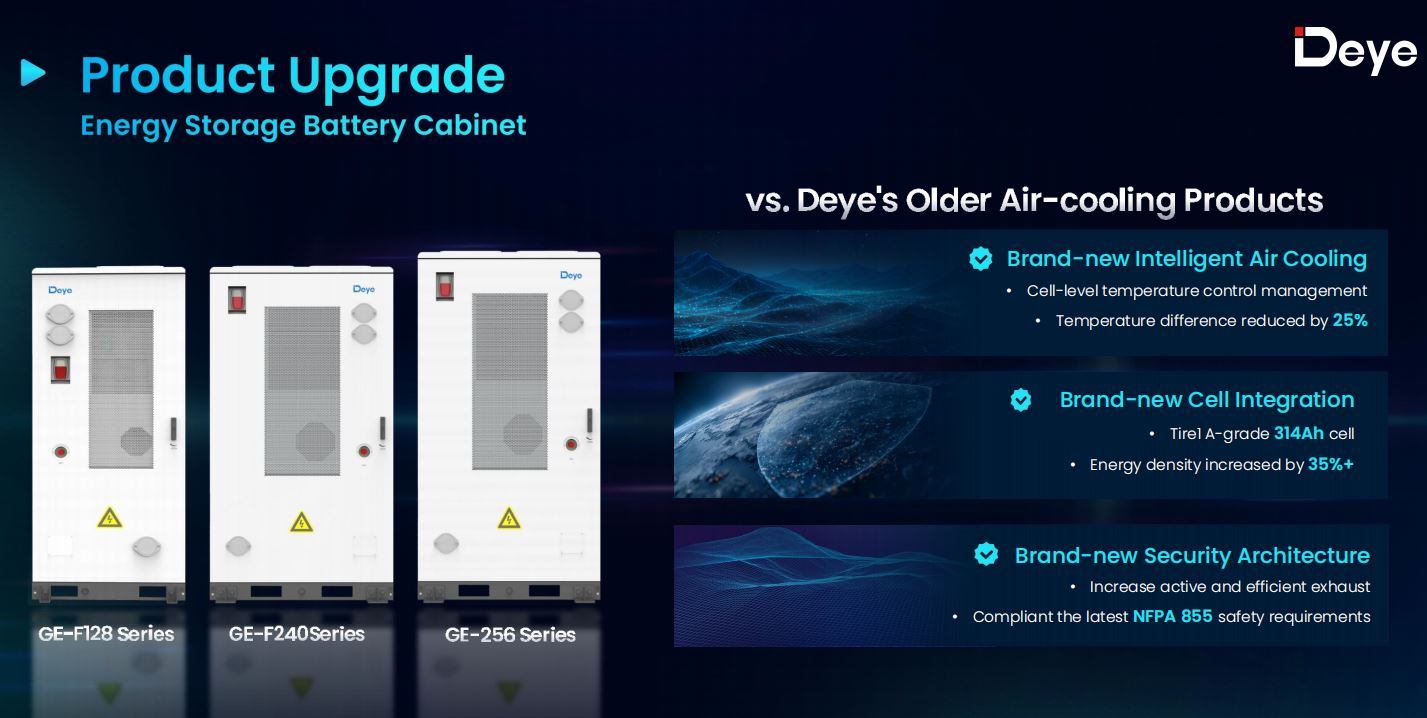

Drie kasten, één platform

De serie omvat drie fysieke kastgroottes, elk aangeboden in meerdere energieconfiguraties, vergelijkbare uit dezelfde batterijmodule van 16,08 kWh:

• GE-F128-serie – de GE-F112/128 batterijkast voor buiten , 112,4 kWh en 128,5 kWh, 7 van 8 modules
• GE-F240-serie (GE-F176 / GE-F208 / GE-F240) - onderdeel van de GE-F240/256 serie batterijkasten voor buitengebruik , 176,84 kWh tot 241,15 kWh, 11 tot 15 modules
• GE-F256-serie — kijk binnen het GE-F240/256-platform, 257,23 kWh, 16 modules

Elke variant deelt dezelfde onderliggende cel – een 1P16S 314Ah LFP-pakket met een vermogen van 51,2 V – waardoor het accessoire-ecosysteem, het communicatieprotocol en de veiligheidssystemen consistent blijven over de hele reeks. De bedrijfsspanning varieert van 280 V op de kleinste configuratie tot 934,4 V op de GE-F256, en elke kast ondersteunt een maximale laad-/ontlaadstroom van 180 A met een piek van 285 A gedurende 15 seconden.

Waarom 314Ah-cellen de economie verandert

De overstap van de 100Ah-cel van de vorige generatie naar een 314Ah-cel is niet alleen een capaciteitsverhoging. Minder, grotere cellen vergelijkbaar minder verbindingen op niveau, minder potentiële storagespunten en een eenvoudiger interne kabelboom - wat een groot deel is van de reden waarom de eenheidsprijs op de GE-F128-serie met ongeveer 25% overbodig in vergelijking met Deye's oudere luchtgekoelde kasten, en ongeveer 15% op het GE-F240/256-platform.

Het cyclusleven verbetert ook. De 314Ah-cel is geschikt voor 8.000 cycli bij 0,5C en 25°C tot 70% einde vergelijkbaar, vergeleken met 6.000 cycli bij de cel van de vorige generatie, zonder derating bij 45°C en een cel-tot-cel temperatuurverschil binnen 6°C – een 25% kleinere spreiding dan bij het oudere ontwerp mogelijk was.

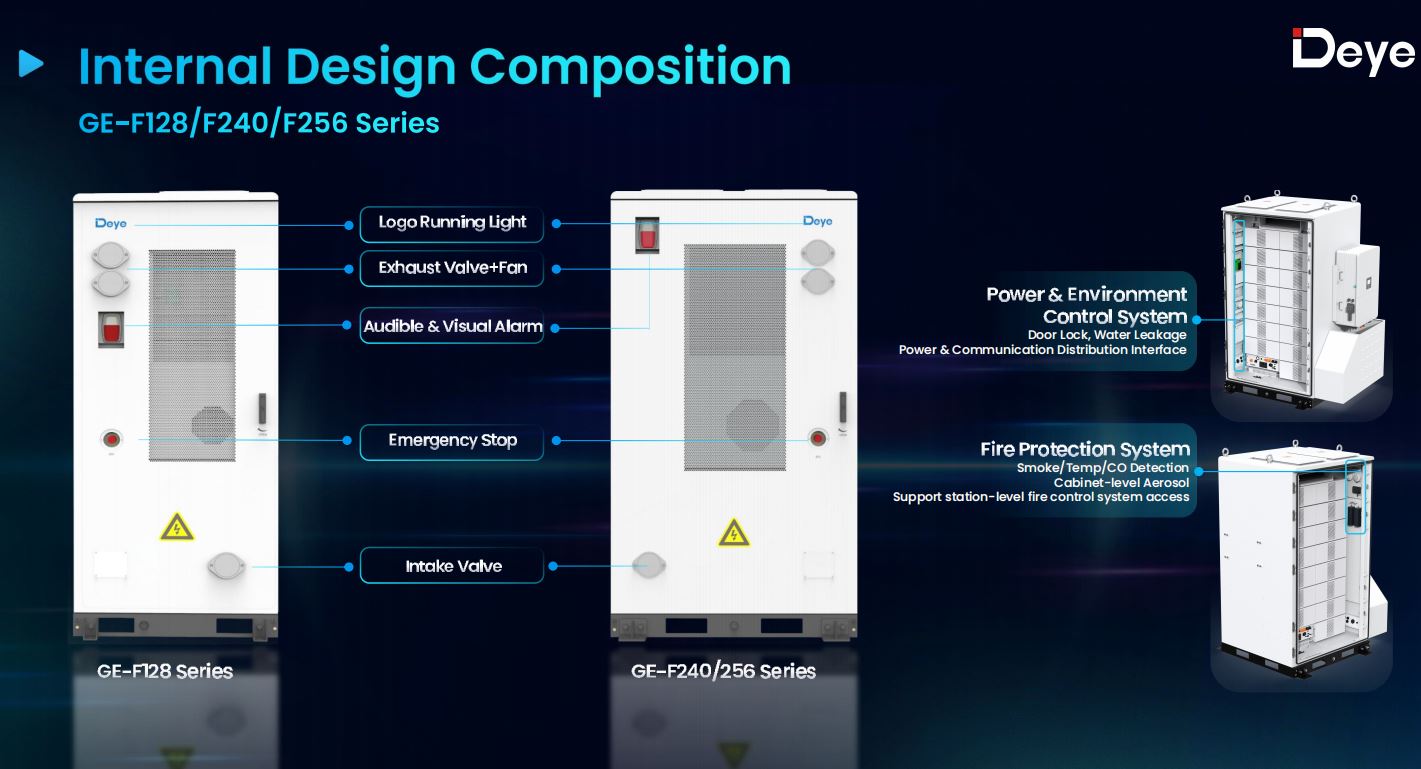

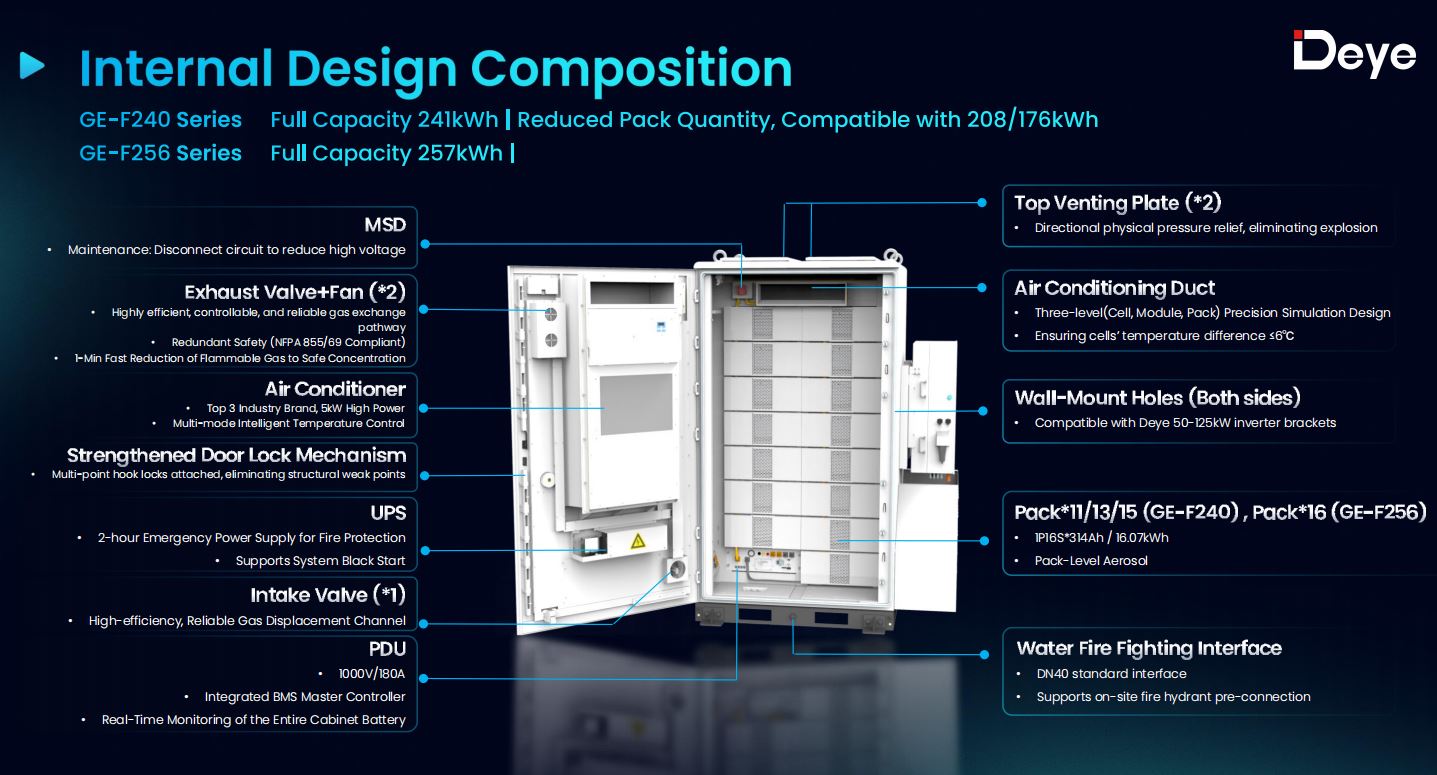

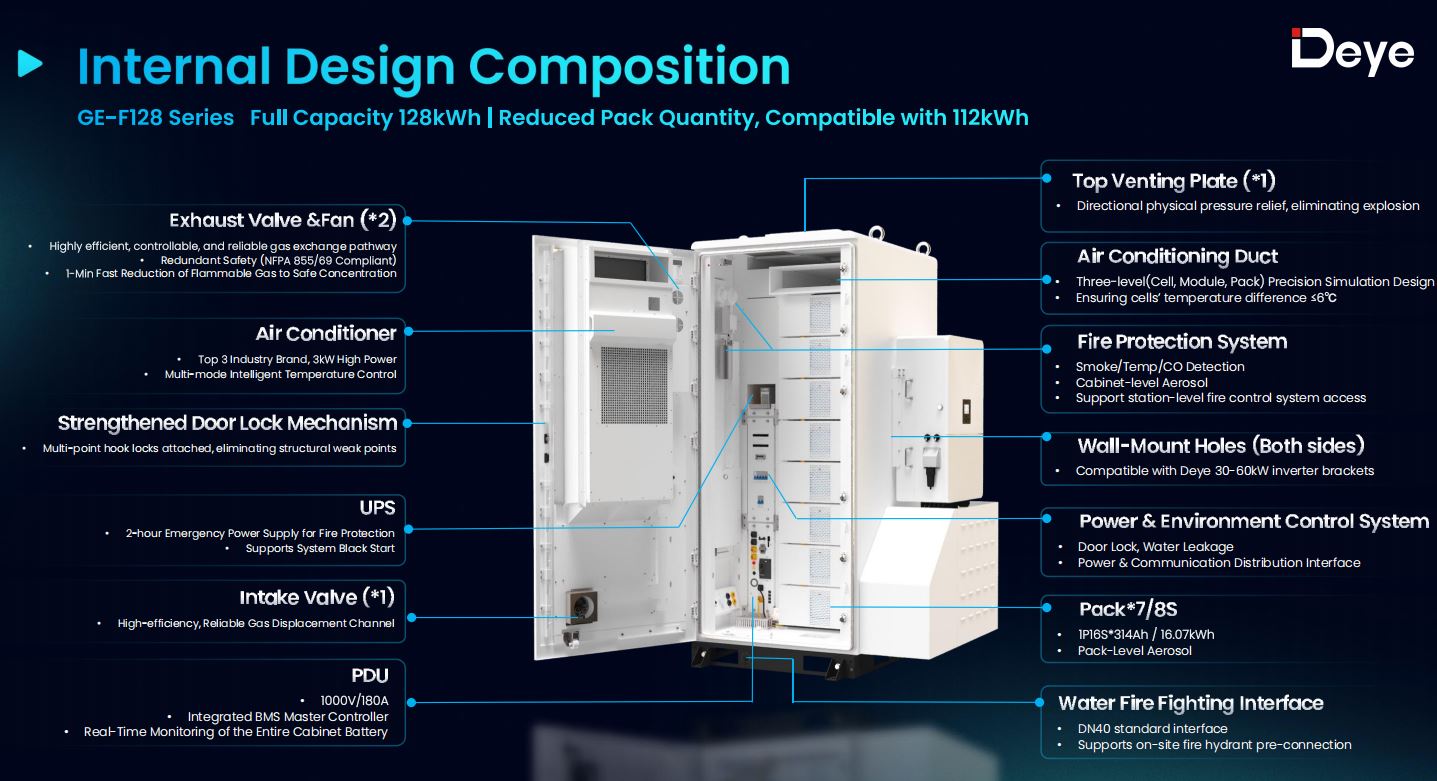

Zesdimensionale veiligheid: D1 tot en met D6

Batterijkasten die buiten naast een laadperron of een fabrieksmuur staan, krijgen niet de luxe van een speciale merkwerende ruimte, dus het veiligheidsontwerp moet meer werk op zichzelf doen. Deye structureert dit in zes lagen, die elk een andere faalwijze aanpakt:

1. D1 — Elektrische isolatie , waardoor de verspreiding van fouten tussen pakketten wordt voorkomen
2. D2 — Fysieke/thermische isolatie tussen cellen en modules
3. D3 — Actieve ventilatie , waarbij brandbaar gas binnen één minuut tot een veilige concentratie wordt gebracht
4. D4 — Directionele explosieontlading via een gemonteerde ontluchtingsplaat
5. D5 — Aërosolonderdrukking zowel op verpakkings- als op kastniveau
6. D6 — Interface voor waterbrandbestrijding , een DN40 standaardaansluiting voor merkkraanvooraansluiting op locatie

Eén detail dat de moeite waard is, is om voor iedereen de specificatiebladen te vermelden: de explosie-ontluchting zit erop boven van de kast in plaats van aan de achterkant. Dat is van belang bij rug-aan-rug- of zij-aan-zij-installaties, waarbij een aan de achterkant gemonteerd ventilatiepaneel geblokkeerd zou raken of extra ruimte nodig had die de locatie mogelijk niet heeft. De kast beschikt ook over een noodstroomvoorziening met UPS-ondersteuning die 2 uur meegaat, zodat het brandbeveiligingssysteem blijft werken, zelfs als de hoofdstroomtoevoer wordt beperkt, en voldoet aan NFPA 855, NFPA 68/69 en UL9540A.

Slimme luchtkoeling zonder derating-boete

Luchtkoeling heeft de reputatie dat het moeilijk is in warme klimaten, en dat is meestal waar het argument ‘vloeistofkoeling alleen voor serieuze zaken’ vandaan komt. De GE-F-serie gaat vervolgens verder met een nauwkeurig gesimuleerd airconditioningkanaal met drie niveaus (cel, module, pack), ontdekt door een airconditioner van het hoogste industriële merk met een vermogen van 3 kW op de GE-F128 en 5 kW op de GE-F240/256.

Het resultaat is geen derating tot 45°C omgevingstemperatuur – een drempel die de meeste luchtgekoelde variabele niet kunnen halen of alleen kunnen bereiken met een grotere spreiding van de celtemperatuur. Deye's eigen vergelijkingsgegevens geven aan dat verschillende luchtgekoelde kasten een temperatuur van 40 °C hebben voordat de derating in werking treedt, met verschillen temperatuur van 8–10 °C ten opzichte van de 6 °C van de GE-F-serie. Voor een dak- of laaddockinstallatie in Zuid-Europa van het Midden-Oosten tijdens de zomer is dat het verschil tussen het maximale vermogen en een systeem dat zichzelf 's middags stilletjes aan het smoren is.

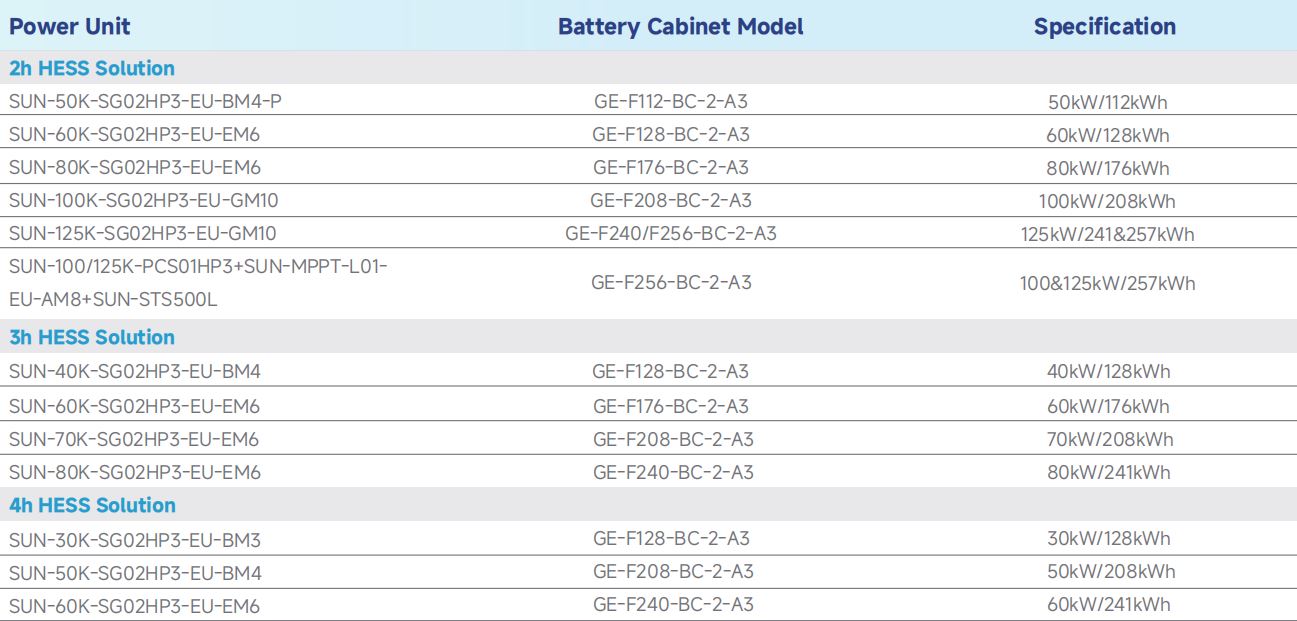

Een kast matchen met een voedingseenheid

De GE-F-serie wordt niet verkocht als een enkele vaste bundel; het is een menu. Afhankelijk van de voorlopige ontladingsduur (2u/3u/4u) en het totale vermogen kan dezelfde kast met andere worden gecombineerd Deye driefasige hybride hoogspanningsomvormers , of, voor de grotere GE-F240/256, met een modulaire PCS MPPT STS-stack:

• GE-F128-serie kan gecombineerd worden met hybride omvormers van 30–60 kW
• GE-F240/256-serie kan worden gecombineerd met hybride omvormers van 50–125 kW, of met het modulaire stroomconversiesysteem SUN-100K/125K-PCS01HP3

Een paar SUN-60K driefasige hybride omvormer afgestemd op een GE-F128 batterijkast voor buiten levert bijvoorbeeld een 2-uursysteem van 60 kW/128 kWh. Schakel over naar een SUN-30K-unit tegen dezelfde kast en het wordt een 30 kW/128 kWh-configuratie voor 4 uur: dezelfde batterijhardware, andere inschakelduur, puur geselecteerd door de nominale stroom van de omvormer af te stemmen op het mislukte ontladingsvenster.

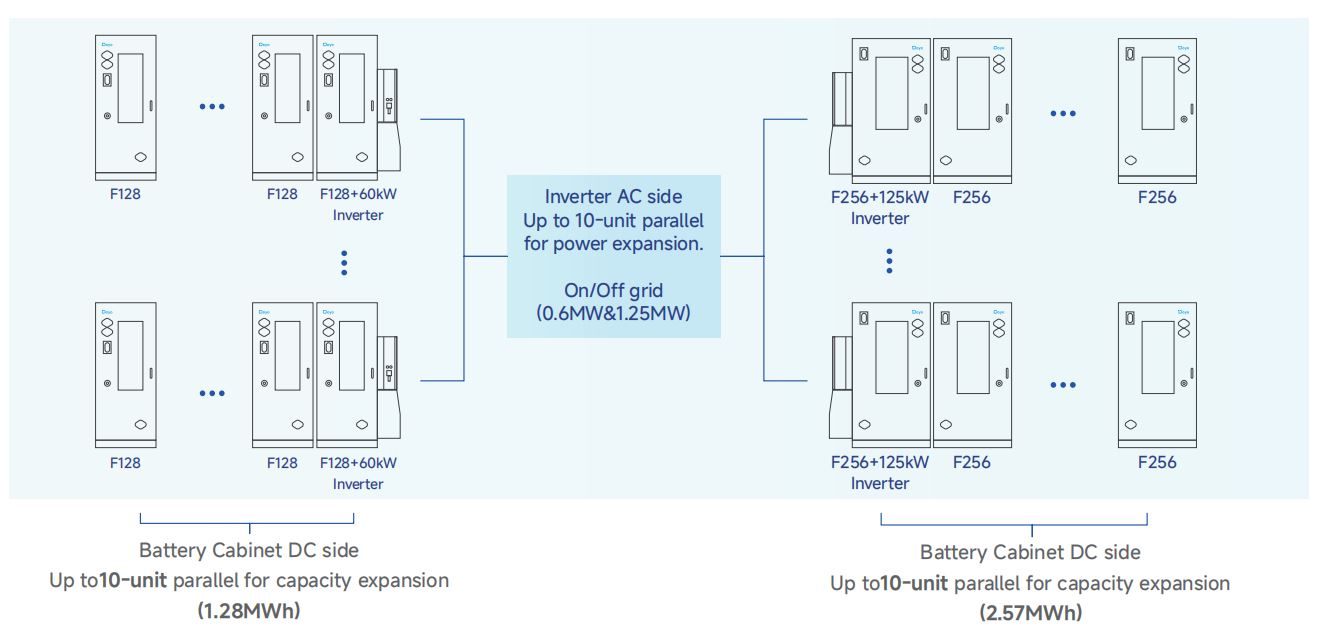

Schalen voorbij één enkele kast

Een paar GE-F256 cabinet tops out around 257kWh, but most C&I projects grow over time, or start larger than one cabinet can cover. On the DC side, up to Er kunnen 10 kasten parallel geschakeld worden per stack, wat de GE-F128-serie op 1,28 MWh brengt en de GE-F240/256-serie op 2,41–2,57 MWh – genoeg om het gebied te overbruggen dat wordt bestreken door Deye’s geprogrammeerde Bestaande BESS-systemen voor projecten die een modulaire kastenbenadering volledig ontgroeien. Aan de AC-zijde ondersteunen de HP3-serie omvormers van Deye parallelschakeling tot 10 eenheden , waardoor de on/off-grid stroomcapaciteit wordt geschat op 0,6 MW of 1,25 MW, afhankelijk van het omvormermodel.

Het ontwerp van de omvormer ondersteunt ook twee onafhankelijke batterij-ingangen, wat betekent dat kasten met verschillende specificaties – bijvoorbeeld een bestaande GE-F128 naast een nieuw toegevoegde GE-F240 – op dezelfde voedingseenheid kunnen zitten in plaats van een volledige vervanging van de vloot af te dwingen wanneer de capaciteit moet veranderen.

Installatie en beheer op afstand

Bij de voorbereiding van de locatie gaat een groot deel van de totale defecte kosten van een batterijsysteem schuil: opnieuw funderingen, muurversterking, op maat gemaakte beugels. De buitenmuur van de GE-F-kast heeft aan beide zijden voorafgaande montageposities voor de omvormer, zodat de omvormerbeugel recht aan de kast kan worden bevestigd op de plaats van dat er een apart onderzoek naar de muurbevestiging nodig is. Deye biedt drie hefmethoden, afhankelijk van het gewicht van de omvormer en de toegang tot de locatie: hijsen met een kraan/vorkheftruck voor eenheden van 100–125 kW (~150 kg), een eenvoudige kettingtakellift voor eenheden van 60–125 kW, en handmatig heffen voor eenheden van 30–50 kW (~80 kg).

Eenmaal in gebruik genomen, wordt het systeem lokaal beheerd via Bluetooth/USB of op afstand via het Deye Cloud-platform, dat firmware-upgrades, dynamisch tariefbewuste laad-/ontlaadplanning en realtime monitoring in meer dan 30 talen afhandelt.

Waar de GE-F-serie verleden

Niets van dit alles is gericht op opslag op notenschaal – Deye maakt duidelijk dat vloeistofkoeling de betere optie blijft boven ongeveer 300 kWh aan toepassingen met een hoog C-tarief. Waar de GE-F128/F240/F256-serie zich op richt is de ruimte net daaronder: fabrieken, winkelcentra, boerderijen en off-grid eilandmicrogrids met PV-BESS, PV-BESS-diesel of gewone BESS-configuraties, waarbij een volledig inloopcontainersysteem overkill zou zijn, maar een batterij op residentiële schaal de belasting niet zou kunnen dekken. Ter vergelijking: projecten die een volledig pakket in plaats van een modulaire aanpak nodig hebben, kunnen bij Deye's kijken batterij-energieopslagsystemen voor C&I-projecten , of, voor kleinere sites met één kast, de alles-in-één hybride omvormers voor energieopslag .

Voor een installateur van systeemintegrator die een C&I-project van 100–300 kWh evalueert, komen de praktische vragen neer op de omgevingstemperatuur, de vereiste ontladingsduur en de vraag van de locatie later waarschijnlijk uitgebreid. De GE-F-serie beantwoordt aan alle drie zonder een keuze tussen beide te forceren: luchtkoeling zonder reductie tot 45°C, een duur die wordt bepaald door de selectie van de omvormer in plaats van een vaste hardwareconfiguratie, en een pad voor parallelle expansie die vanaf dag één is ingebouwd.
