BOS-B Pro-A3 batterijsysteem uitgelegd: capaciteit, levensduur, configuratie

Beginnend vanuit één enkele module

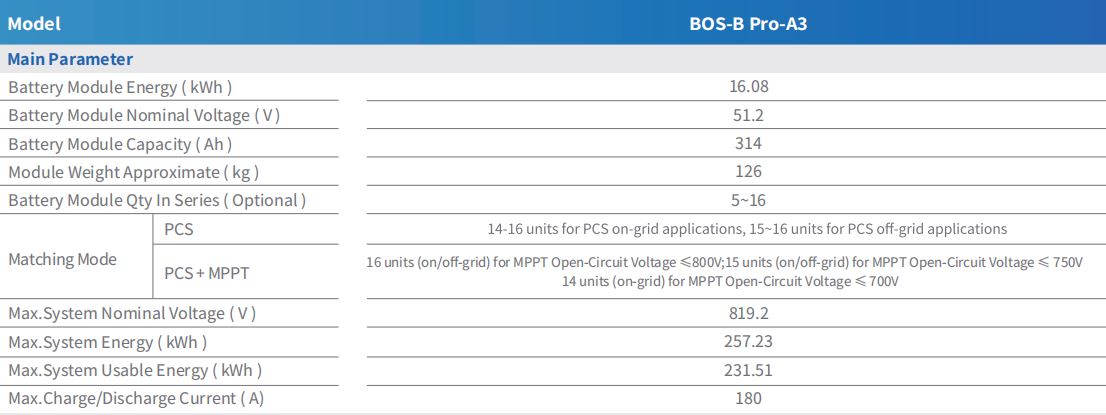

Ieder BOS-B Pro-A3 rack is opgebouwd uit dezelfde basisunit: 16,08 kWh module met een nominale spanning van 51,2 V en een capaciteit van 314 Ah, met een gewicht van 126 kg. Al het andere in het systeem – totale rackenergie, serieconfiguratie, overeenkomend aantal PCS – schaalt op vanaf die ene modulespecificatie.

Hoeveel modules per rack en waarom dit verandert

Er kan een rek tussen 5 en 16 batterijmodules in serie, maar het werkelijke plafond hangt af van hoe het rack is bedraad. Rechtstreeks aangesloten op PCS zonder MPPT in de string, worden 14 tot 16 eenheden ondersteund, afhankelijk van of de installatie on-grid of off-grid draait. Zodra MPPT is toegevoegd, verschuift de limiet met de PV-nullastspanning: 16 eenheden zijn toegestaan ​​bij 800V of lager, 15 eenheden bij 750V of lager, en 14 eenheden alleen op het elektriciteitsnet bij 700V of lager.

Bij de maximale configuratie met 16 modules bereikt het rack een nominale systeemspanning van 819,2 V, een maximale systeemenergie van 257,23 kWh en 231,51 kWh aan bruikbare energie – de kloof tussen de twee weerspiegelt de aanbevolen ontladingsdiepte van 90%.

Laad- en ontlaadlimieten op rekniveau

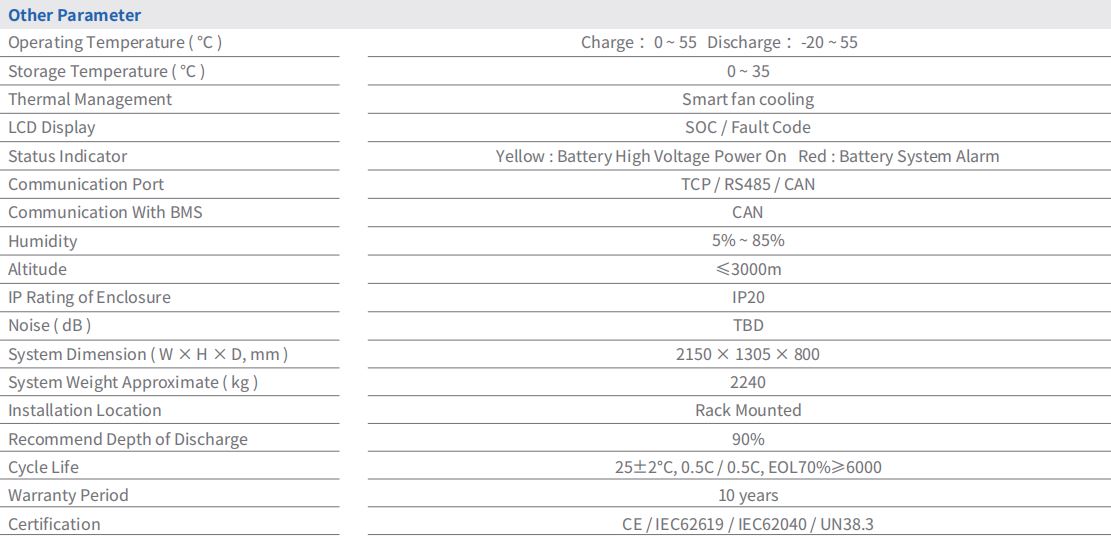

Ongeacht het aantal modules is de maximale laad- en ontlaadstroom van het rack beperkt 180A . Opladen is toegestaan ​​binnen een bereik van 0°C tot 55°C, terwijl het ontladen kan gaan tot -20°C, waardoor het systeem onder koude omstandigheden meer operationele speelruimte krijgt bij het eruit halen van de stroom dan bij het weer aansluiten. De opslagtemperatuur, los van de bedrijfstemperatuur, is beperkt tot 0-35°C.

Levensduur van de cyclus en wat de garantie feitelijk dekt

De levensduur van de cyclus wordt geschat op 6000 cycli of meer tot 70% capaciteit aan het einde van de levensduur, getest bij 25 ± 2 °C met een oplaadsnelheid van 0,5 °C en een ontladingssnelheid van 0,5 °C. Dat cijfer is waar de garantieperiode van tien jaar omheen is gebouwd: een rack dat één keer per dag wordt gebruikt met de geteste snelheid en ontladingsdiepte zou nog steeds een zinvolle bruikbare capaciteit moeten behouden als de garantieperiode afloopt.

De aanbevolen ontladingsdiepte is vastgesteld op 90%, en de LFP-chemie van de module zorgt ervoor dat de combinatie van die ontladingsdiepte en de classificatie van 6000 cycli stand houdt gedurende de garantietermijn, in plaats van de een voor de ander in te ruilen zoals sommige andere chemie vereist.

Behuizing, communicatie en fysieke voetafdruk

Het volledige rack meet 2150 x 1305 x 800 mm en weegt ongeveer 2240 kg bij maximale configuratie, gemonteerd als een in een rack geïnstalleerde eenheid in plaats van vrijstaand. De communicatie loopt via TCP, RS485 of CAN, waarbij CAN specifiek wordt gebruikt voor communicatie met het gebouwbeheersysteem. Het thermisch beheer wordt verzorgd door slimme ventilatorkoeling, en de behuizing heeft een IP20-classificatie die geschikt is voor installatie binnenshuis of in een beschutte omgeving in plaats van voor directe blootstelling aan de buitenlucht.

De status wordt gerapporteerd via een SOC- en foutcodedisplay, ondersteund door een tweekleurig indicatorsysteem (geel voor hoogspanningsstroom ingeschakeld, rood voor een batterijsysteemalarm) zodat een technicus de rackstatus kan lezen zonder een paneel te openen of een laptop aan te sluiten. Certificering omvat CE, IEC62619, IEC62040 en UN38.3.

Waar dit past in een grotere build

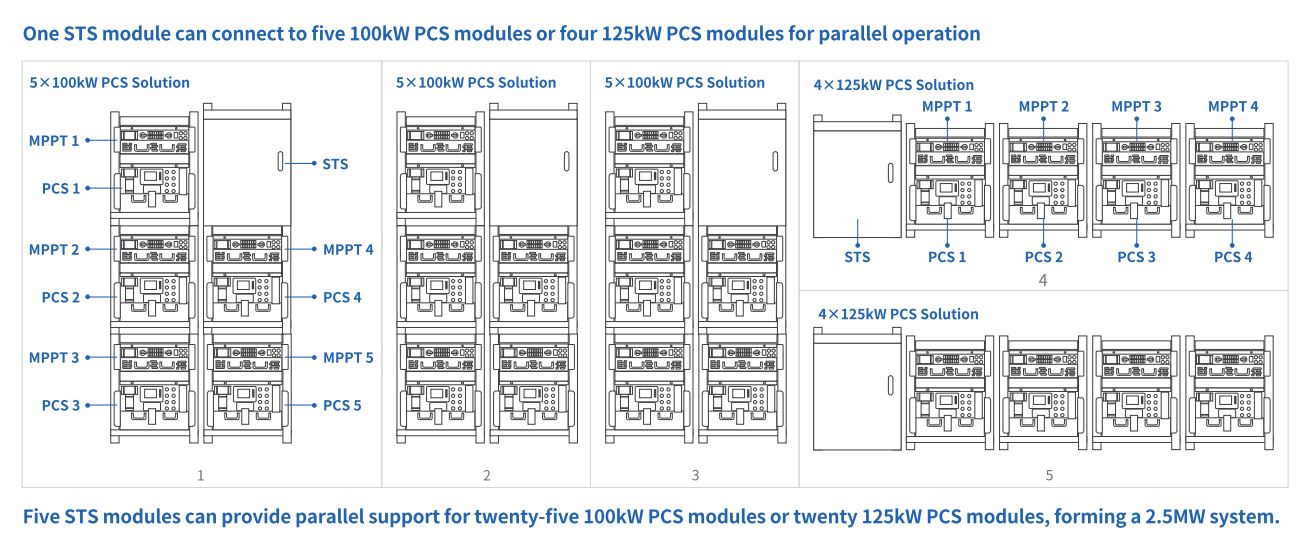

Deze aantallen per rack vormen de bouwsteen voor alles wat groter is: één PCS kan maximaal 16 racks parallel vervoeren, dus de totale energiecapaciteit van een project bedraagt eigenlijk slechts 257,23 kWh per rack, vermenigvuldigd met het aantal racks dat het aantal PCS toelaat. Iedereen die een volledig cluster rond deze batterij specificeert, kan de bredere bekijken grootschalige batterij-energieopslagsystemen om te zien hoe het aantal racks, de PCS-classificatie en de totale locatiecapaciteit in elkaar passen.
