Cellen onder de 35°C houden: MS-GS215-2H3 op weg naar 6000 cycli en 70% EOL

Content

1 Het getal dat niet op een vergelijking van de specificatiebladen voorkomt
2 Een tweerichtingsregelcircuit, niet alleen koeling
3 Luchtstroomcirculatie: lucht met constante temperatuur naar elke verpakking, niet alleen naar de kamer
4 Isolatie als passieve achtervang
5 De PCS-kamer beschikt over een eigen koelcircuit
6 Wat 35°C-regeling daadwerkelijk oplevert: 6.000 cycli en 70% EOL
7 Het bedrijfsbereik: -20°C tot 50°C, IP54, C5
8 Wat dit betekent voor de totale eigendomskosten

Het getal dat niet op een vergelijking van de specificatiebladen voorkomt

De meeste C&I-batterijkasten worden vergeleken op kWh, kW en prijs per cyclus. Wat zelden onder de loep wordt genomen, is de temperatuurregelkring die bepaalt of het geadverteerde aantal cycli realistisch of optimistisch is. Een cel die op 35°C wordt gehouden, degradeert volgens een betekenisvol enere curve dan een cel die regelmatig naar 45°C of 50°C piekt – en dat verschil wordt over duizenden cycli opgebouwd tot een bruikbare levensduur van jaren.

Deye's MS-GS215-2H3 koppelt zijn ≥6.000 cycli, 70% einde levensduur capaciteitsclassificatie rechtstreeks naar een thermisch beheersysteem dat rond één doel is gebouwd: elke cel onder de 35°C houden, ongeacht de omgevingsomstandigheden of de laad-/ontlaadbelasting. Dit stuk laat zien hoe dat doelwit feitelijk wordt vastgehouden.

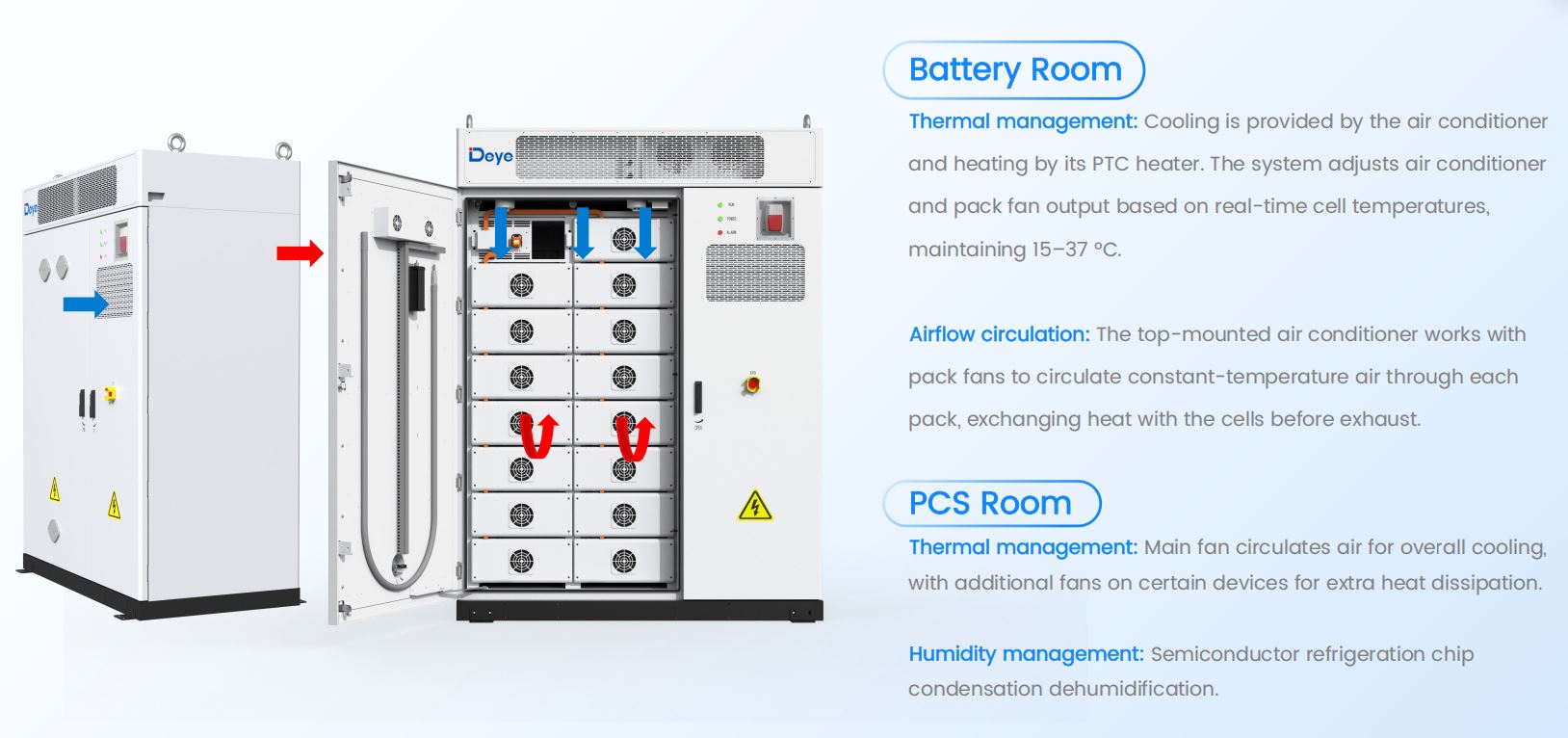

Een tweerichtingsregelcircuit, niet alleen koeling

De batterijruimte is niet afhankelijk van een enkele koelunit die op een enkele sensor reageert. Koeling komt van een airco; De verwarming komt van een PTC-verwarming die in dezelfde lus is ingebouwd. Beide worden continu aangepast op basis van real-time celtemperatuurmetingen, samen met de output van de pack-ventilator, waardoor het compartiment binnen een werkband van 15–37°C .

Het is van belang om verwarming en koeling op dezelfde regelkring te laten draaien in klimaten met grote dag-nachtschommelingen of seizoensextremen. Een kast die alleen maar koelt, zorgt ervoor dat de cellen in de winterochtend koud worden, wat de acceptatie van de lading schaadt en het risico op lithiumplating bij lage temperaturen versnelt, net zo zeker als hitte de afbraak aan de andere kant versnelt.

Luchtstroomcirculatie: lucht met constante temperatuur naar elke verpakking, niet alleen naar de kamer

Het vasthouden van een gemiddelde temperatuur op kamerniveau is niet hetzelfde als het vasthouden van elke cel op die temperatuur; een compartiment kan gemiddeld 30°C worden, terwijl de pakketten aan de achterkant heter worden dan de pakketten in de buurt van de airconditioner. Deye's ontwerproutes worden actief uitgezonden in plaats van passief: De bovenaan gemonteerde airconditioner werkt samen met individuele packfans , waarbij lucht met een constante temperatuur door elk pakket wordt geblazen, zodat deze direct warmte uitwisselt met de cellen voordat deze wordt uitgeput.

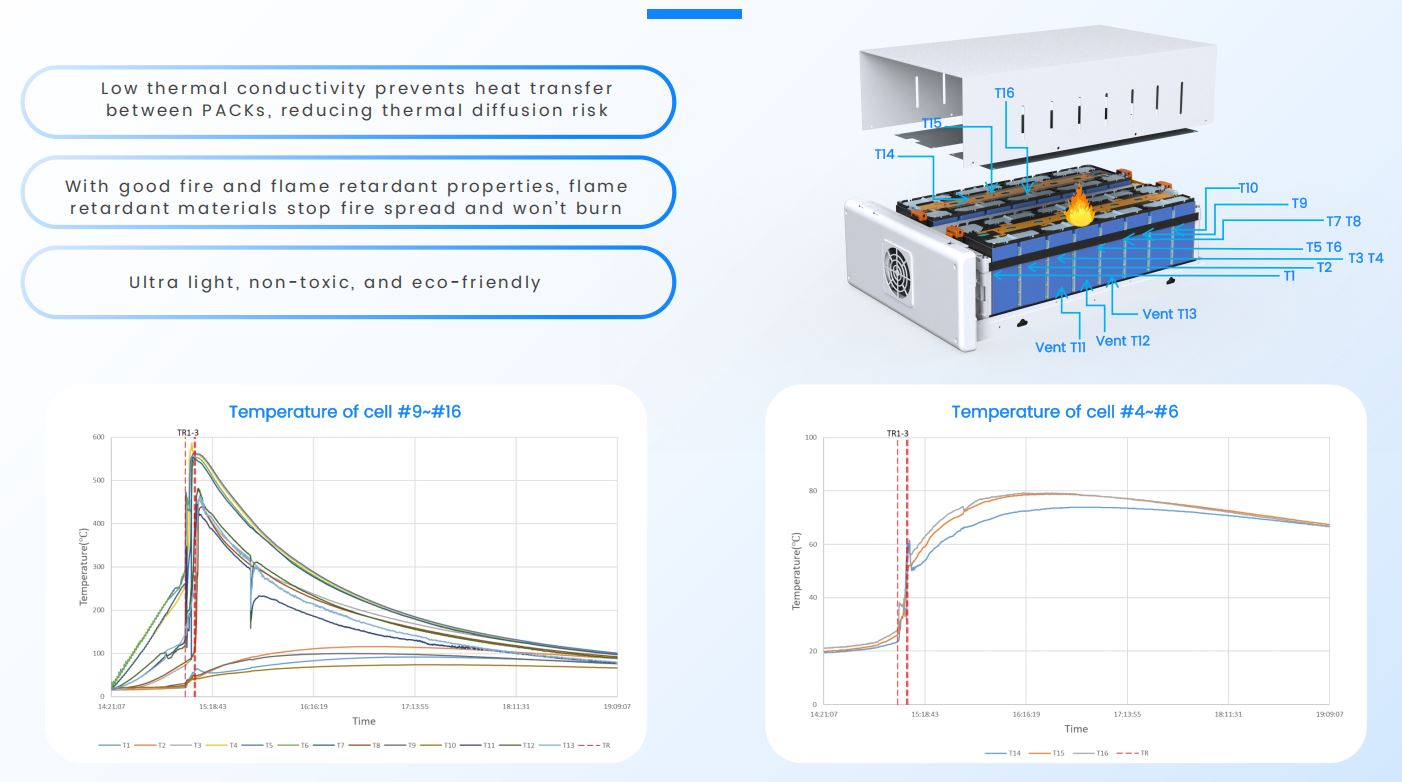

Temperatuurbewakingspunten over de hele verpakkingsstapel
Zone	Bewaakt bereik
Lagere verpakkingen	Cellen #1–8 (T1–T9)
Bovenste pakketten	Cellen #9–16 (T10–T16)
Ventilatiezones	T11, T12, T13

Deze circulatie per pakket maakt de temperatuurdelta van cel tot cel – en niet alleen het kamergemiddelde – tot een regelbare variabele. Een kast die alleen de omgevingsluchttemperatuur meet, kan geen enkel oververhittingspakket op tijd opvangen; een die zestien verschillende zones bewaakt, kan dat wel.

Isolatie als passieve achtervang

De actieve luchtstroom zorgt voor normale bedrijfsomstandigheden, maar de isolatielaag op pakketniveau beperkt de afstand die de warmte aflegt als één pakket heet wordt. Het materiaal tussen de pakketten is gespecificeerd voor een lage thermische geleidbaarheid, met name om de warmteoverdracht naar aangrenzende pakketten te vertragen, waardoor het risico op thermische diffusie over de stapel wordt verminderd. Het is ook vlamvertragend, lichtgewicht en niet-giftig: eigenschappen die net zo belangrijk zijn voor wat er gebeurt tijdens een actieve thermische gebeurtenis als voor routinematig dagelijks gebruik.

Dit is dezelfde isolatielaag die als insluitingsmaatregel fungeert in het brandveiligheidsontwerp van de kast. Thermisch beheer en brandveiligheid zijn hier geen afzonderlijke systemen, ze delen dezelfde fysieke barrière en vervullen twee taken tegelijk.

De PCS-kamer beschikt over een eigen koelcircuit

Vermogenselektronica genereert onafhankelijk van de accu zijn eigen warmtebelasting, waardoor het PCS-compartiment gescheiden van de accuruimte wordt beheerd. Een hoofdventilator zorgt voor de algehele luchtcirculatie, terwijl extra ventilatoren op specifieke componenten met hoge dissipatie zijn gemonteerd voor gerichte koeling. De luchtvochtigheid wordt geregeld via een halfgeleiderkoelchip die condenseert en vocht uit de lucht in het compartiment verwijdert.

Door de twee thermische zones te scheiden, wordt een gemeenschappelijke ontwerpsnelkoppeling vermeden: het delen van één koellus tussen batterijen en vermogenselektronica heeft de neiging beide te ondermaats te maken, omdat de twee verschillende temperatuurtoleranties en verschillende storingsgevolgen hebben.

Wat 35°C-regeling daadwerkelijk oplevert: 6.000 cycli en 70% EOL

De kopnummers van dit kabinet – ≥6.000 cycli and 70% capaciteitsbehoud aan het einde van de levensduur — zijn niet onafhankelijk van het hierboven beschreven thermische systeem; zij zijn het directe resultaat ervan. De cijfers over de levensduur van de LFP-cyclus zijn altijd afhankelijk van de bedrijfstemperatuur, en de beoordeling van Deye is alleen haalbaar omdat de thermische beheerslus de cellen binnen de eerder beschreven band van 15–37 ° C houdt, in plaats van ze te laten afdrijven door de omgevingsomstandigheden.

Context van levenscyclusbeoordeling
Metrisch	Waarde
Cyclus leven	≥6.000 cycli
Capaciteit aan het einde van de levensduur	70%
Doelceltemperatuurplafond	<35°C
Bedieningsband batterijruimte	15–37°C

Voor een project met een dagelijkse cyclus vertalen 6.000 cycli zich in grofweg 16 jaar dienst voordat de capaciteit daalt tot 70% van het nominale vermogen – een getal dat alleen geldt als het thermische systeem zijn werk doet bij elk van die cycli, en niet alleen onder laboratoriumtestomstandigheden.

Het bedrijfsbereik: -20°C tot 50°C, IP54, C5

Interne thermische controle is alleen van belang als de behuizing zelf de locatie waarop deze wordt opgesteld, kan overleven. De kast is beoordeeld op -20°C tot 50°C omgevingsbedrijf (met reductie boven 45°C), draagt een IP54 ingress-classificatie, en is gebouwd volgens a C5 anti-corrosie kwaliteit voor kust-, industriële of vochtige omgevingen. De werkhoogte is geschat op 3.000 meter.

Geen van deze drie classificaties doet het hierboven beschreven interne temperatuurbeheersingswerk; ze definiëren de externe omstandigheden waartegen het interne systeem moet werken. Een kast met uitstekende interne thermische controle maar een zwakke behuizing zou nog steeds falen op een ruige locatie; de twee zijn hier als paar ontworpen.

Wat dit betekent voor de totale eigendomskosten

Thermisch beheer is onzichtbaar in een vergelijking van de specificatiebladen, maar komt direct naar voren in twee cijfers die van belang zijn voor de projecteconomie: de gerealiseerde levensduur en het tempo van de capaciteit vervagen. Een kast die de cellen heet laat worden, kan op de eerste dag dezelfde hoeveelheid kWh bereiken, maar jaren eerder een capaciteit van 70% bereiken dan het geschatte aantal cycli doet vermoeden, waardoor een asset met een looptijd van 15 jaar een asset met een looptijd van 10 jaar wordt.

Voor integrators die de totale eigendomskosten van een project inschatten in plaats van alleen de prijs vooraf, is de hier beschreven thermische architectuur in feite de prijs waarvoor de klassegarantie van 10 jaar wordt afgezet. Het is de moeite waard om te bekijken hoe de het stroomconversiesysteem coördineert met het BMS om de levensduur van de batterij te beschermen in realtime, en ten volle C&I ESS-oplossingenreeks bij het vergelijken van kasten op basis van de levenscycluskosten in plaats van alleen op de totale capaciteit.
