SUN-MPPT-L01-EU-AM8 en SUN-STS500L Specificaties uitgelegd: 8 kanalen, 500 kW STS

Twee modules, twee verschillende banen

De SUN-MPPT-L01-EU-AM8 en SUN-STS500L bevinden zich aan tegenovergestelde uiteinden van hetzelfde C&I ESS-cluster. Men haalt energie uit PV-strings en geeft deze zo efficiënt mogelijk door aan het PCS. De ander beslist welke stroombron – het elektriciteitsnet, de generator of het PCS zelf – daadwerkelijk de belasting bereikt. Geen van beide vervangt de ander, en door te begrijpen waar ieders taak begint en stopt, wordt het gemakkelijker om een ​​systeem correct in te schatten.

SUN-MPPT-L01-EU-AM8: wat de 8 trackers feitelijk doen

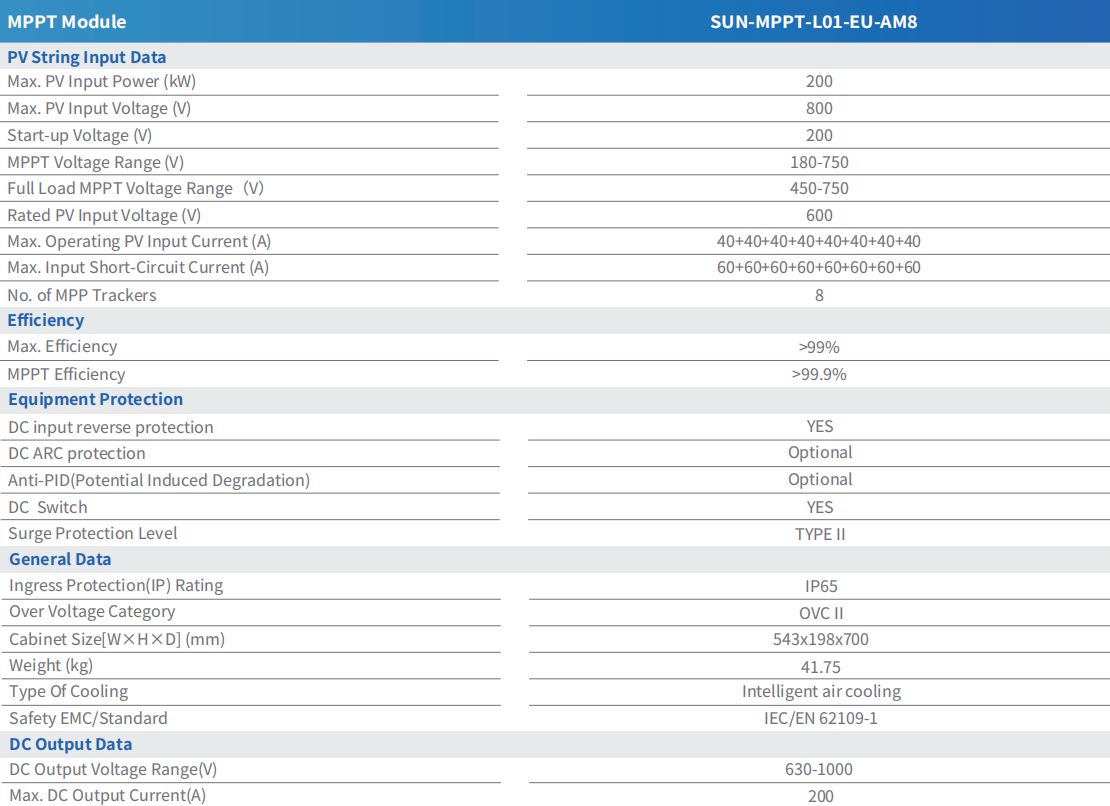

Deze module loopt 8 onafhankelijke MPP-trackers , elk geschikt voor een bedrijfsstroom van 40 A en een kortsluitstroomlimiet van 60 A, voor een gecombineerd maximaal PV-ingangsvermogen van 200 kWp. Omdat de trackers onafhankelijk zijn in plaats van gegroepeerd, wordt een schaduwgebeurtenis of een fout op één string geïsoleerd naar dat kanaal in plaats van de andere zeven naar beneden te slepen.

Spanningsvensters zijn net zo belangrijk als het aantal trackers. De opstartspanning bedraagt ​​200 V, het MPPT-spanningsbereik loopt van 180-750 V en loopt onder volledige belasting terug tot 450-750 V. De nominale PV-ingangsspanning bedraagt ​​600 V, en de DC-uitgang wordt naar het PCS gevoerd op 630-1000 V, met een maximum van 200 A. De maximale efficiëntie ligt boven de 99%, waarbij de MPPT-trackingefficiëntie zelf meer dan 99,9% bedraagt. Het verschil tussen de twee cijfers is hoe goed de module het werkelijke piekvermogenspunt vindt en vasthoudt als de omstandigheden veranderen. Voor lezers die willen dat het onderliggende concept dieper wordt uitgelegd, dit overzicht van het bijhouden van maximale powerpoints en waarom dit ertoe doet omvat de basisprincipes.

SUN-STS500L: Schakelcapaciteit en timing

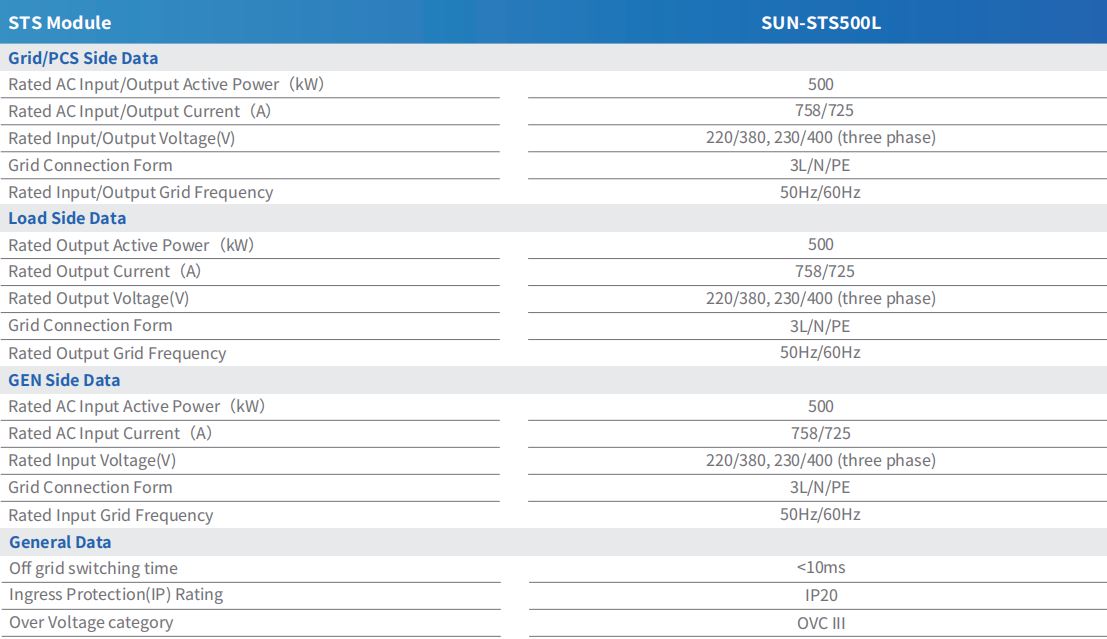

De SUN-STS500L is gebouwd rond één nummer: a 500 kW schakelcapaciteit, op identieke wijze toegepast over de Grid/PCS-zijde, Load-zijde en GEN-zijde. Elke zijde is geschikt voor dezelfde ingangs- of uitgangsstroom van 758A/725A bij 220/380V of 230/400V driefasig, aangesloten in een 3L/N/PE-configuratie bij 50Hz of 60Hz.

De schakeltijd buiten het elektriciteitsnet wordt geschat op minder dan 10 ms, wat snel genoeg is dat aangesloten belastingen over het algemeen de overgang tussen net-, off-grid- en dieselgeneratormodi niet registreren. De module heeft een IP20-beschermingsgraad en een OVC III-overspanningscategorie, wat zijn rol weerspiegelt als schakelcomponent aan de AC-zijde in plaats van als behuizing voor buitengebruik.

Hoe de twee modules samenwerken in één cluster

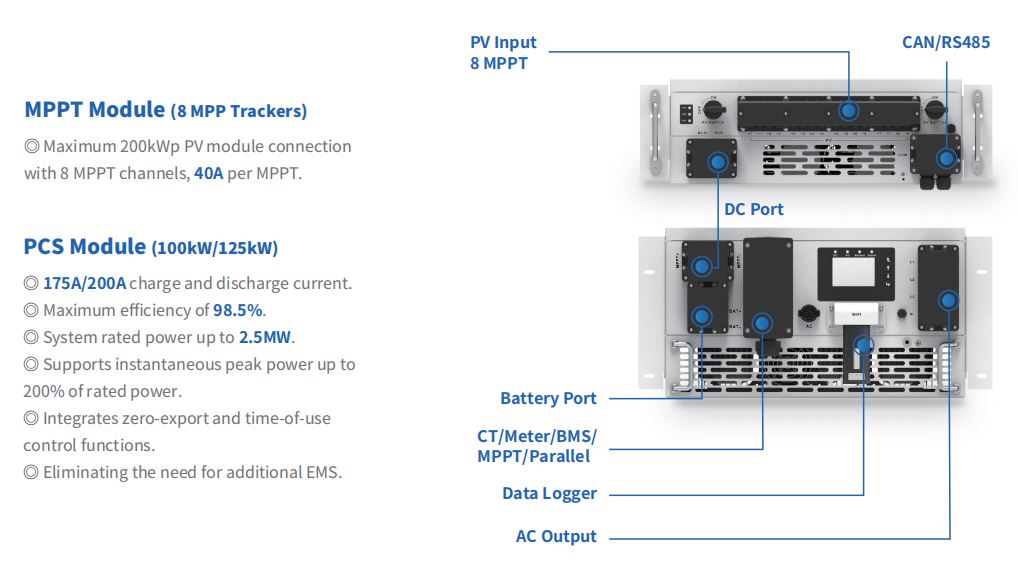

In een typische build eindigen PV-strings bij de SUN-MPPT-L01-EU-AM8, die de PCS aan de DC-zijde voedt. De SUN-STS500L bevindt zich aan de AC-zijde, stroomafwaarts van de PCS, en beslist of de belasting afkomstig is van het elektriciteitsnet, door PCS ondersteunde batterijvoeding of een dieselgenerator. Eén STS500L-unit kan worden aangesloten op maximaal vijf PCS-units van 100 kW of vier PCS-units van 125 kW, zodat de MPPT-naar-STS-verhouding in een cluster volgt, ongeacht hoeveel PCS-units op die ene STS-module zijn aangesloten.

Deze splitsing is van belang bij het oplossen van problemen: een probleem met ondermaatse PV-prestaties wijst naar de MPPT-module en de gegevens op trackerniveau, terwijl een schakelvertraging of modusovergangsfout verwijst naar de STS-module en de bedrading aan de AC-zijde. Teams die een volledig cluster rond deze twee modules specificeren, kunnen het geheel beoordelen C&I-assortiment energieopslagsystemen om het aantal PCS en de batterijcapaciteit af te stemmen op de MPPT- en STS-classificaties hierboven.
