Sub-10ms STS-switching uitgelegd: MS-MPPT400-2 versus MS-TS500-2

De tien milliseconden die beslissen of een site actief blijft

Een netstoring kondigt zichzelf niet aan. Het ene moment trekt een site uit het nutsbedrijf; het volgende moment stort de spanning in en wordt elke stroomafwaartse belasting blootgesteld aan een opening die deze niet kan verdragen. Voor een datacenter, een koelopslagmagazijn of een productielijn halverwege de cyclus moet die kloof worden gedicht in milliseconden van één cijfer – niet in seconden, en niet ‘zo snel als de generator kan draaien’. Dat is het specifieke technische probleem dat de STS-laag (static transfer switch) oplost, en daarom bouwt het Deye MC-L430-platform het schakelen rond twee speciaal gebouwde kasten: de MS-MPPT400-2 en de MS-TS500-2, beide geschikt voor overdracht van minder dan 10 ms.

Deze twee kasten zien er op een datasheet hetzelfde uit: beide hanteren het rooster, de generator en de belastingsonderbrekers; beide beweren dat ze met één cijfer in milliseconden kunnen schakelen, maar ze lossen verschillende problemen op. Eén combineert PV-invoer met schakelen in één enkele behuizing. De andere is een speciale schakelkast met een hogere capaciteit, zonder PV-functie. Het juiste onderscheid maken is wat bepaalt of de schakelarchitectuur van een site daadwerkelijk overeenkomt met de generatiemix.

Wat een statische overdrachtsschakelaar eigenlijk doet

Een statische omschakelaar verplaatst een contact niet mechanisch zoals een traditionele automatische omschakelaar dat doet. Het maakt gebruik van solid-state-schakeling om een ​​bronstoring te detecteren en de belasting om te leiden naar een alternatieve bron voordat de belasting ooit de onderbreking ziet. Dat is het mechanisme achter dat van het platform ≤10 ms schakeltijd tussen on-grid en off-grid werking – snel genoeg zodat de meeste gevoelige elektronische belastingen de overgang helemaal niet registreren.

Zowel de MS-MPPT400-2 als de MS-TS500-2 zijn gebouwd rond dezelfde schakelkern, maar elke kast rangschikt de stroomonderbrekers er anders omheen, afhankelijk van wat er nog meer nodig is om de behuizing te delen.

MS-MPPT400-2: Schakelen en zonne-energie in één kast

De MS-MPPT400-2 combineert twee functies waarvoor anders afzonderlijke hardware nodig zou zijn: een tweekanaals MPPT-trap die tot 400 kW aan PV-ingang kan verwerken (2 x 200 kW), en een STS-trap met een vermogen van 400 kW voor belasting, net en oliemotoraansluitingen. Aan de PV-kant heeft hij een maximale ingangsspanning van 800 V DC, een MPPT-spanningsbereik van 180-750 V DC en een opstartspanning van 200 V – breed genoeg om een ​​reeks stringconfiguraties mogelijk te maken zonder een afzonderlijke PV-omvormer.

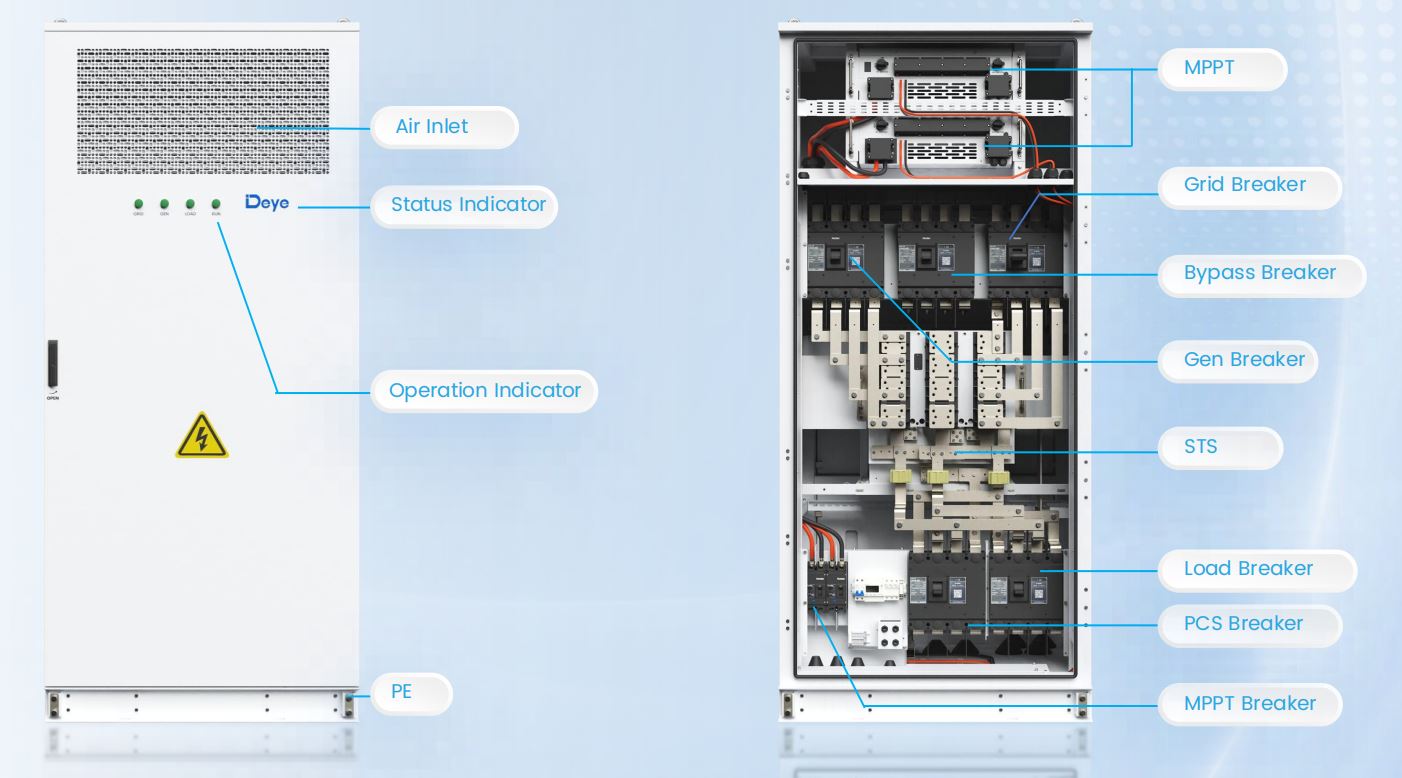

De lay-out van de stroomonderbrekers in de kast weerspiegelt die dubbele rol: een speciale MPPT-onderbreker en netonderbreker zitten naast een bypass-onderbreker, generatoronderbreker, belastingsonderbreker en PCS-onderbreker - allemaal gecoördineerd door de interne STS-logica. Dat is veel schakelintelligentie, verpakt in één behuizing van 1000 x 1000 x 2450 mm, en dat is precies de reden waarom deze kast verschijnt in DC-gekoppelde lay-outs waar PV, batterij en schakeling één enkel AC-verbindingspunt moeten delen in plaats van drie afzonderlijke kasten.

MS-TS500-2: Een speciale schakelkast voor grotere belastingen

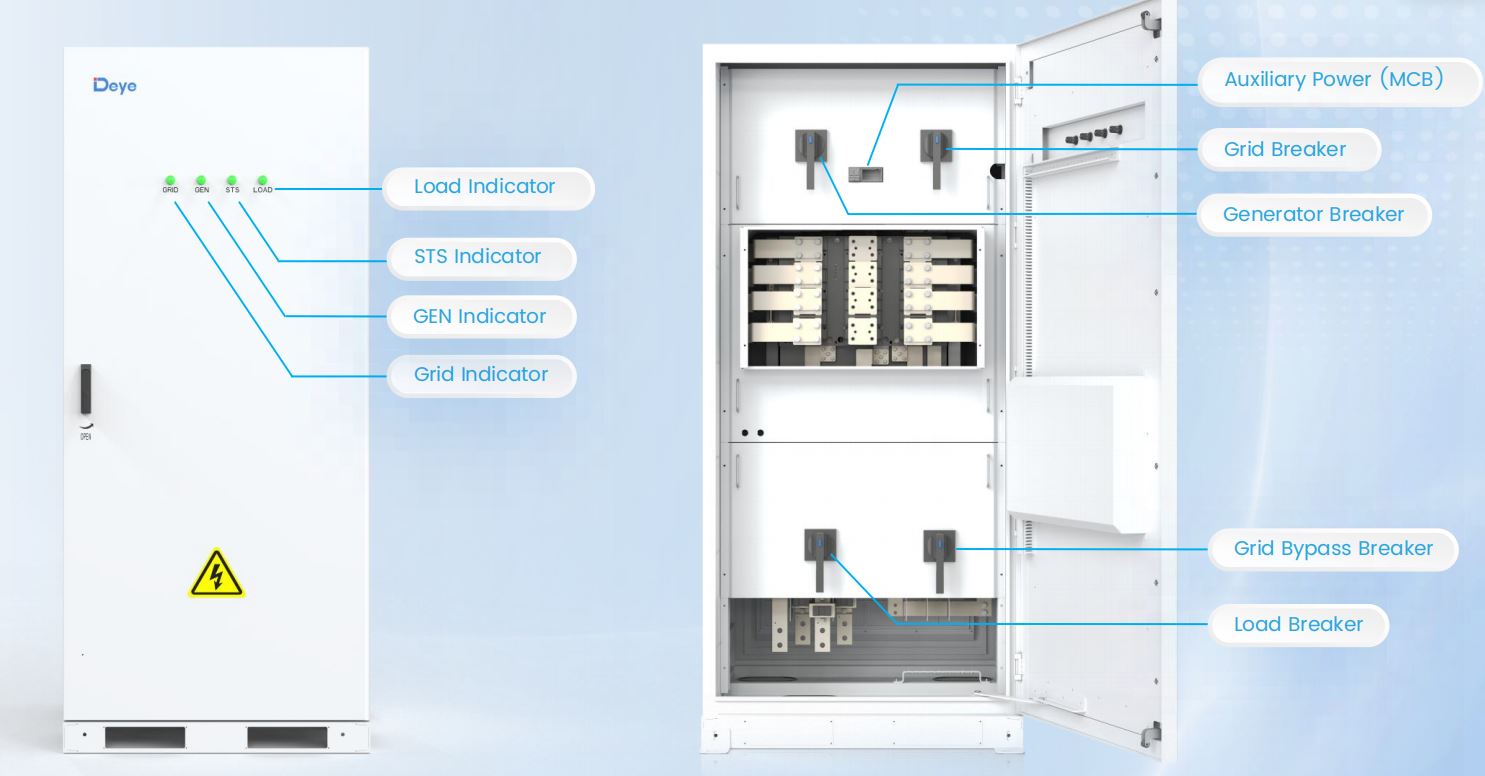

De MS-TS500-2 laat de PV-functie volledig vallen en concentreert zich op één taak: schakelen tussen elektriciteitsnet, generator en belasting met een hoger vermogen dan de MPPT-geïntegreerde kast kan bieden. Hij heeft een nominaal vermogen van 500 kW voor belasting-, net- en oliemotoraansluitingen – 100 kW meer vrije ruimte dan de MS-MPPT400-2 – met een stroomrail met een vermogen van 1000 A en aftakrails met een stroomsterkte van 200 A, die werkt op een isolatiewaarde van 1000 V DC.

De praktische kanttekening: wanneer een locatie al over PV beschikt via een aparte DC-gekoppelde MPPT-kast, of helemaal geen PV heeft (bijvoorbeeld een pure batterij-plus-generator back-up-implementatie), biedt de MS-TS500-2 meer schakelcapaciteit zonder te betalen voor een PV-fase die ongebruikt zou blijven.

Kiezen tussen beide op basis van sitetopologie

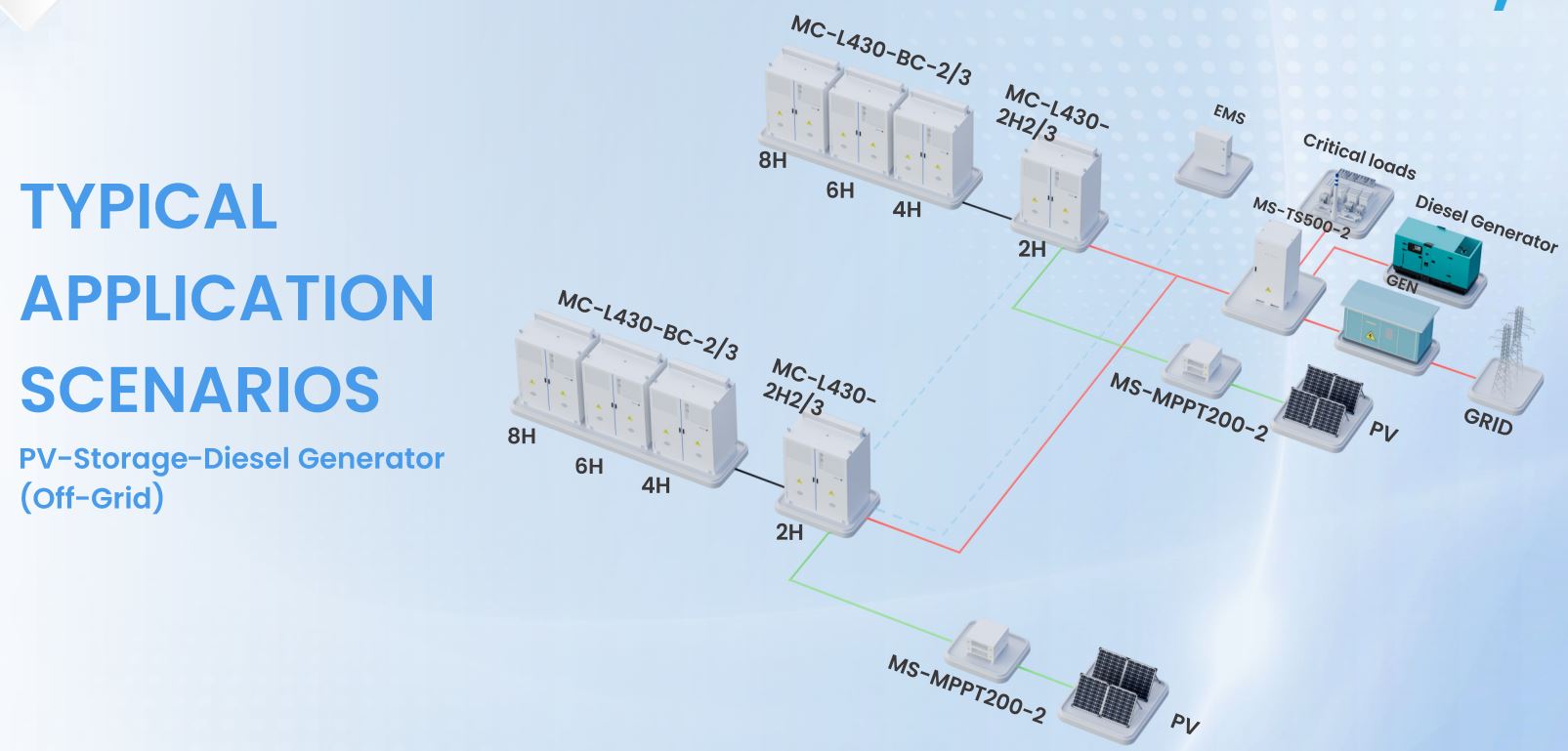

De beslissing komt doorgaans neer op hoeveel functies een enkele kast moet absorberen en hoeveel schakelvermogen de belasting daadwerkelijk nodig heeft. Een back-upstroomvoorziening die kritische belastingen beschermt met een N≤2-kastconfiguratie koppelt batterijkasten doorgaans aan een MS-TS500-2 die zich tussen de EMS-gecoördineerde batterijbank en de transformator bevindt - geen PV in die specifieke keten, dus er is geen reden om MPPT-hardware mee te nemen.

Een microgrid met PV-opslaggenerator heeft daarentegen de neiging om door de MS-MPPT400-2 te lopen, omdat het toch de PV-ingangstrap nodig heeft en de geïntegreerde STS betekent dat er één kast minder hoeft te worden geïnstalleerd, aangesloten en in bedrijf gesteld. In een off-grid-implementatie met dieselondersteuning verzorgt dezelfde MS-MPPT400-2 alle drie de overdrachtspaden – elektriciteitsnet, generator en PV-gevoede batterij – vanuit één enkele behuizing, waardoor de schakeltopologie compact blijft, zelfs als de opwekkingsmix complexer wordt.

Geen van beide kabinetten opereert geïsoleerd van de EMS-laag. Beide rapporteren de status en accepteren besturingssignalen via dezelfde RS485/Modbus TCP/DIDO-backbone die de rest van het platform gebruikt, waardoor het EMS een overdrachtsbeslissing kan coördineren met de laadstatus van de batterij en de laadprioriteit in plaats van puur op een spanningsdrempel te schakelen.

Waarom minder dan 10 ms belangrijker is dan het klinkt

Tien milliseconden is ongeveer een halve cyclus bij 50 Hz. Die drempel is niet willekeurig; hij blijft onder de ride-through-tolerantie van de apparatuur die het meest waarschijnlijk beschadigd of verstoord raakt door een onderbreking: frequentieregelaars, door UPS ondersteunde IT-belastingen en precisieproductiecontrollers die elke spanningsuitval als een storing beschouwen en defensief afsluiten. Een schakelaar die 100 ms of zelfs 50 ms nodig heeft, kan nog steeds die defensieve uitschakeling activeren, ook al is de stroom technisch gezien nooit volledig verdwenen.

Dit is ook de reden waarom de schakelfunctie wordt behandeld als een eigen hardwarecategorie en niet in de PCS of de batterijbehuizing is opgevouwen. Door hem te isoleren in een speciale met STS uitgeruste kast (of dat nu de MS-MPPT400-2 of de MS-TS500-2 is) hoeft de schakelbeslissing niet te wachten op logica aan de batterijzijde of PCS-synchronisatie, waar het sub-10ms-nummer in de praktijk eigenlijk vandaan komt.

Voor een diepere analyse van de kanaalarchitectuur en schakelspecificaties achter deze generatie hardware, die van het platform Uitsplitsing van de 8-kanaals MPPT- en 500 kW STS-specificatie behandelt de schakelhardware in meer detail. Voor teams die evalueren hoe deze schakellaag past in een volledige batterij-implementatie, geldt het bredere C&I ESS-oplossingenreeks is het startpunt voor het afstemmen van het aantal kasten, de koppelingsmodus en de schakelcapaciteit op een specifieke locatie.
