Deye Home Batterij-installatie Praktische gids: veelvoorkomende fouten en oplossingen voor SE-F16 en RW-F16

Deje Home Batterij-installatie Praktische gids: veelvoorkomende fouten en oplossingen voor SE-F16 en RW-F16

1. Introductie

In technologierapporten van de BBC worden energieopslagsystemen voor thuis vaak afgeschilderd als energie-onafhankelijke ‘thuiskrachtcentrales’ – zonnepanelen op het dak genereren overdag elektriciteit, batterijen leveren stroom ‘s nachts of op regenachtige dagen, waardoor elektriciteitsprijzen tijdens piekdalingen, netfluctuaties en zelfs extreme weersomstandigheden worden aangepakt. Installatie in de echte wereld is echter verre van ‘plug-and-play’. Deye (Deye, een professioneel merk voor energieopslag en omvormers)’s laagspanningslithiumbatterijen SE-F16 en RW-F16 (beide 16 kWh LiFePO₄, 51,2 V nominaal), in combinatie met de SUN-10K-SG05LP3-EU-SM2 (10 kW driefasige hybride laagspanningsomvormer), hoewel ontworpen om betrouwbaar te zijn, vertonen ze vaak afwijkingen in de feitelijke bedrading, communicatie en parallelschakeling. Dit artikel, gebaseerd op de officiële handleidingen van Deye, gebruikersforums (zoals DIY Solar Forum) en echte installatiegevallen, analyseert vier typische problemen en hun oplossingen om gewone huiseigenaren of installateurs te helpen valkuilen te vermijden. Gegevens zijn afkomstig van de nieuwste productspecificaties voor 2025-2026 en de werkelijke prestaties worden beïnvloed door temperatuur, SOC, enz.

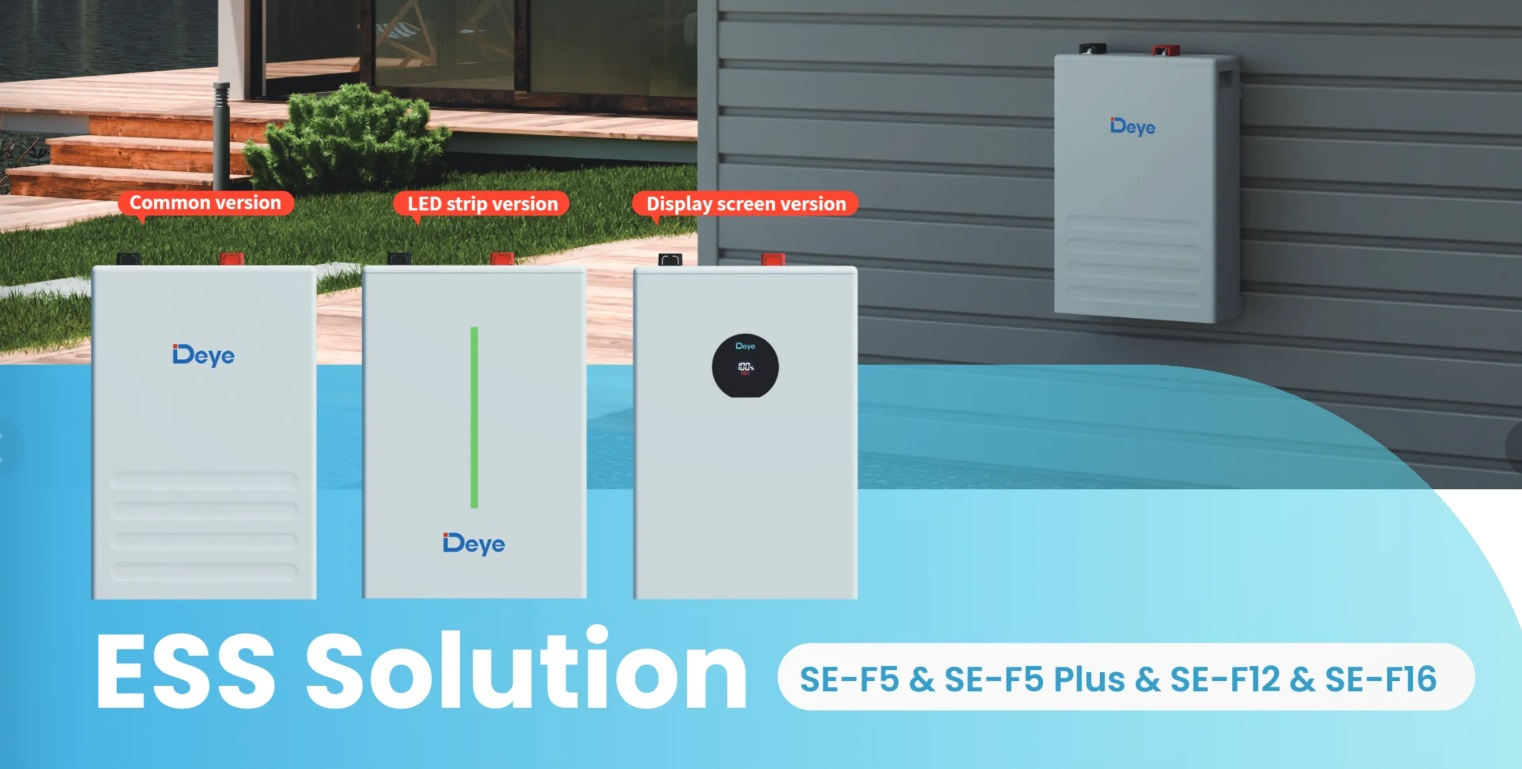

Figuur 1. Officiële afbeeldingen van de Deye SE-F16-serie

2.1 Geval één: BMS-communicatiefout – “Batterij reageert niet”, systeem wordt direct uitgeschakeld

Het meest voorkomende pijnpunt: de omvormer geeft “comm./F01-F64” weer of het LCD-scherm van de batterij meldt “W31 Batterijcommunicatiewaarschuwing (PCS-communicatie mislukt).” Een Duitse eigenaar van een driefasig huishouden installeerde één SUN-10K-SG05LP3-EU-SM2 en twee RW-F16-eenheden; na het inschakelen gaf de omvormer herhaaldelijk een alarm, de batterij-SOC werd niet weergegeven en het opladen/ontladen mislukte volledig. Oorzaakanalyse: Deye-accu's hebben een ingebouwd BMS (Battery Management System) dat via CAN 2.0 (RJ45-poort) met de omvormer communiceert. Veel voorkomende oorzaken zijn:

• Communicatiekabel niet zoals vereist voorzien van een ferrietring (voor bedrading over lange afstanden wordt aanbevolen om 4 windingen op te wikkelen om interferentie te voorkomen).
• Verkeerde bedradingsvolgorde (CAN-H/L omgekeerd).
• Onjuiste inschakelvolgorde (de accuserviceschakelaar moet eerst op ON worden gezet, dan de BMS-schakelaar en ten slotte de omvormer).
• Omvormer “Li-BMS”-modus is niet ingesteld op het eigen Deye-protocol (of onjuist geselecteerd Pylontech-protocol of een ander protocol van derden).
• RW-F16 is het klassieke model; Hoewel SE-F16 auto-netwerken ondersteunt, kan een niet-overeenkomende firmware nog steeds een “Master-adresherhaling” veroorzaken.

Praktische oplossingen:

1. Gebruik na het uitschakelen de originele CAT5E-communicatiekabel om de “PCS”-poort van de batterij opnieuw aan te sluiten op de BMS CAN-poort van de omvormer.
2. Wanneer de communicatiekabel lang is of er ter plaatse sterke elektromagnetische interferentie is, moet een ferrietring op de juiste manier worden geïnstalleerd en opgewonden.
3. Laad vóór het parallel schakelen alle accu's op tot 100% SOC om het spanningsverschil te verminderen en circulatiestroom te voorkomen.
4. Ga naar de “Battery Setup” van de omvormer en stel het “Li-BMS”-protocol in op het eigen protocol van Deye (meestal automatisch herkend, of selecteer de 00-modus).
5. Standaard inschakelvolgorde: accuserviceschakelaar AAN → BMS-schakelaar AAN → start van de omvormer.
6. Als het nog steeds abnormaal is, controleer dan het BMS-logboek via de Deye App of het monitoringplatform; alleen originele Deye-omvormers ondersteunen online batterij-firmware-upgrades; omvormers van derden kunnen deze bewerking niet uitvoeren.

Feedback van eigenaren: Na het volgen van deze stappen keerde het systeem binnen 10 minuten terug naar normaal en werden de SOC-gegevens in realtime gesynchroniseerd. In de handleiding staat duidelijk: stel bij PCS-communicatiealarmen eerst een diagnose via bewakingssoftware en gebruik het systeem niet bij storingen.

2.2 Geval twee: Parallelle onbalans van de batterij – de ene ‘vol’, de andere ‘verhongerd’

Veelvoorkomend bij uitbreiding met meerdere batterijen: na het parallel schakelen van twee SE-F16-eenheden gaat de ene door met opladen terwijl de andere SOC op 60% blijft, wat resulteert in verspilling van de totale capaciteit en zelfs het veroorzaken van “Celspanning over verschil”. Een Poolse villa-eigenaar (4 RW-F16 10kW-omvormers) ontdekte een ongelijkmatige ontlaadstroom na parallelschakeling, met alarmen onder piekbelasting. Oorzaakanalyse:

• RW-F16 vereist een IN→OUT-doorlusverbinding; SE-F16 ondersteunt automatisch netwerken zonder DIP-schakelaars, maar een onjuiste volgorde van de communicatiekabels of adresconflicten kunnen nog steeds netwerkstoringen veroorzaken.
• Batterij-SOC inconsistent vóór parallelschakeling (handmatig vereist dat alle batterijen tot 100% zijn opgeladen vóór parallelschakeling).
• De doorsnede van de voedingskabel is te klein of het aansluitkoppel is onvoldoende (aanbevolen 2/0 AWG, standaardkoppel 24,5 Nm).
• Maximale laad-/ontlaadstroom van de omvormer niet geconfigureerd op basis van de totale batterijcapaciteit: SUN-10K-SG05LP3-EU-SM2 maximale laad-/ontlaadstroom 240A, enkele RW-F16 continue ontlaadstroom 160A.

Praktische oplossingen:

1. Laad elke batterij vóór het parallel schakelen volledig afzonderlijk op tot 100% SOC en laat ze 24 uur staan om spanningsconsistentie te garanderen.
2. Communicatiekabels moeten uitsluitend in IN → OUT-serieschakeling worden aangesloten; één enkele unit ondersteunt maximaal 32 parallelle units, met een totale capaciteit tot 512 kWh.
3. SE-F16 vereist geen DIP-schakelaarinstelling; RW-F16 parallelle modus: Mode 1 voor ≤15kW omvormers, Mode 2 voor >15kW omvormers.
4. Schakel in de “Battery Setup” van de omvormer de parallelle modus in, stel de totale capaciteit en de maximale laad-/ontlaadstroom correct in; Het wordt aanbevolen om de continue stroom van een enkele RW-F16 te beperken tot 160 A om oververhitting te voorkomen (de ingebouwde stroomonderbreker van 125 A biedt extra bescherming).
5. Bewaak de individuele accucelspanning en het temperatuurverschil in realtime via het Deye cloudplatform of de app; Controleer kabels en aansluitingen onmiddellijk als het spanningsverschil groter is dan 0,5 V.

Resultaat: Na de reparatie heeft de eigenaar een evenwichtige lading/ontlading van de accu en een gelijkmatige stroomverdeling bereikt, waardoor het eigenverbruik van het systeem met 30% is toegenomen. De handleiding waarschuwt expliciet: als de continue stroom van een enkele batterij in parallelle modus de limiet overschrijdt, kan dit oververhitting of zelfs veiligheidsrisico's veroorzaken

.

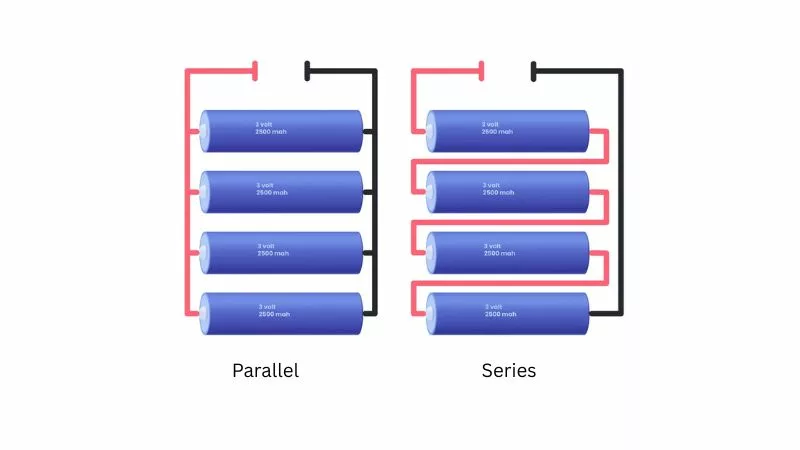

Figuur 2. Schematisch diagram van het parallelle versus serieschakelingsprincipe van de batterij

2.3 Geval drie: Aarding en DC-fout — F22/F56-alarm, veiligheidsrisico

Na installatie van SUN-10K-SG05LP3-EU-SM2 wordt regelmatig F22 (mogelijke aarding of DC-verbindingsafwijking) of F56 (DC-busspanning te laag) gerapporteerd. Een Franse installateur ondervond af en toe “offline” problemen bij de wandmontage van de RW-F16; de omvormer gaf een abnormaal lage accuspanning weer (werkelijke accuspanning 51V normaal). Oorzaakanalyse:

• Aardingsverbinding onbetrouwbaar (behuizing en batterij van de omvormer moeten correct zijn aangesloten op PE-veiligheidsaarde).
• DC positief/negatief kabelkoppel niet op niveau (24,5 Nm), of polariteit omgekeerd (kan de omvormer direct beschadigen).
• RW-F16 heeft een ingebouwde 125A dubbelpolige stroomonderbreker, SE-F16 continue ontladingscapaciteit tot 230A; wanneer de omgevingstemperatuur lager is dan 0℃, verbiedt het BMS van de batterij het opladen en activeert het de bescherming.
• CT-stroomtransformator in de verkeerde richting geïnstalleerd (in nul-exportmodus moet de pijl naar de belastingzijde wijzen).

Praktische oplossingen:

1. Controleer vóór installatie of alle DC-kabels voldoen aan de koppelvereisten, maak strikt onderscheid tussen positieve en negatieve polen en draai ze nooit om.
2. Omvormerbehuizing en batterijbehuizing moeten op betrouwbare wijze worden geaard op hetzelfde PE-punt om een ​​equipotentiaalverbinding te vormen.
3. Controleer het logboek “Systeemalarmen” van de omvormer; F22 wordt meestal veroorzaakt door losse verbindingen. Draai ze opnieuw vast om dit op te lossen.
4. Sluit de temperatuursensor aan op de juiste poort; vermijd het per ongeluk instellen van de loodzuuraccumodus.
5. Klem de CT-stroomtransformator op de overeenkomstige faselijn met de pijl naar de belasting gericht; driefasensysteem moet L1/L2/L3 volledig dekken.

Na de reparatie werden de alarmen geëlimineerd en werkte de naadloze UPS-schakelfunctie van het systeem normaal. BBC-gerelateerde rapporten hebben erop gewezen dat een slechte aarding een van de meest verborgen veiligheidsrisico's is in energieopslagsystemen voor thuis.

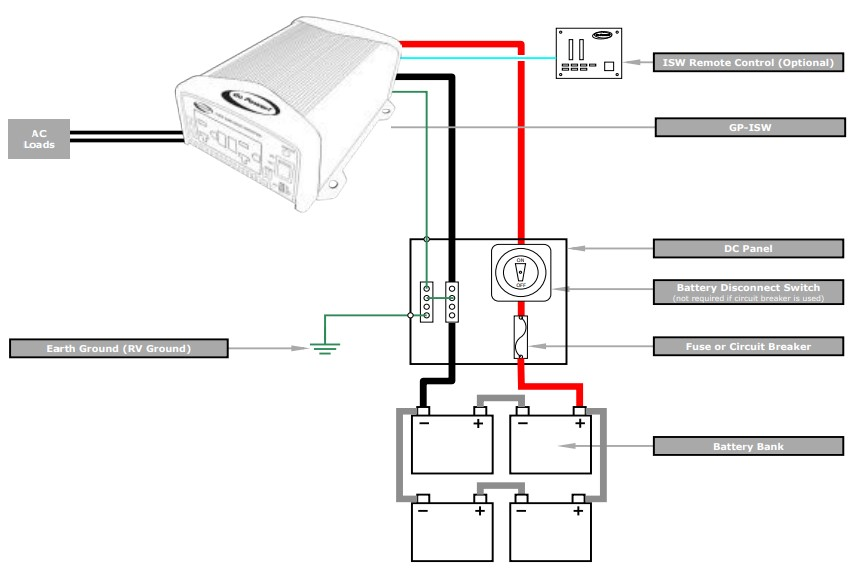

Figuur 3. Volledig schematisch diagram van de DC-zijdebedrading en aarding van de omvormer (PE/aarde)

2.4 Geval vier: Time-of-Use (TOU) Oplaad-/ontlaadfout en vergrendeling van de bovengrens van het opladen

Wanneer de omvormer is ingesteld op periodes voor de elektriciteitsprijs in het piekdal, laadt de batterij niet op volgens het schema of wordt deze slechts tot maximaal 80% opgeladen. Een Nederlandse gebruiker die de SE-F16 koppelde, ontdekte dat er tijdens nachtelijke dalprijsperioden niet werd opgeladen, terwijl overdag abnormaal ‘batterij ontladen’ werd weergegeven. Oorzaakanalyse:

• De optie 'Activeer batterij' is per ongeluk ingeschakeld (deze functie is alleen bedoeld voor batterijherstel bij lage SOC; deze moet worden uitgeschakeld tijdens normaal gebruik).
• BMS-communicatie is instabiel, waardoor de omvormer geen echte SOC-gegevens kan verkrijgen.
• RW-F16/SE-F16 batterijfirmware ondersteunt alleen upgrades op Deye-omvormers; het mengen met apparaten van derden, zoals Victron, veroorzaakt gemakkelijk een abnormale weergave van de energiestroom.

Praktische oplossingen:

1. Schakel in de “Battery Setup” van de omvormer de functie “Activate Battery” uit.
2. Schakel “Grid Charge” in en stel de TOU-piekdalperioden correct in (bijvoorbeeld 's nachts 00:00-06:00 dalprijs opladen).
3. Sluit eerst communicatieproblemen met het BMS uit (zie Casus één).
4. Wanneer u mengt met omvormers van derden, schakel dan over naar de handmatige spanningsmodus of neem contact op met Deye om de protocolcompatibiliteit te bevestigen.

Nadat de gebruiker de oplossing had toegepast, volgde het systeem strikt de piekdalstrategie, waardoor de elektriciteitskosten aanzienlijk daalden.

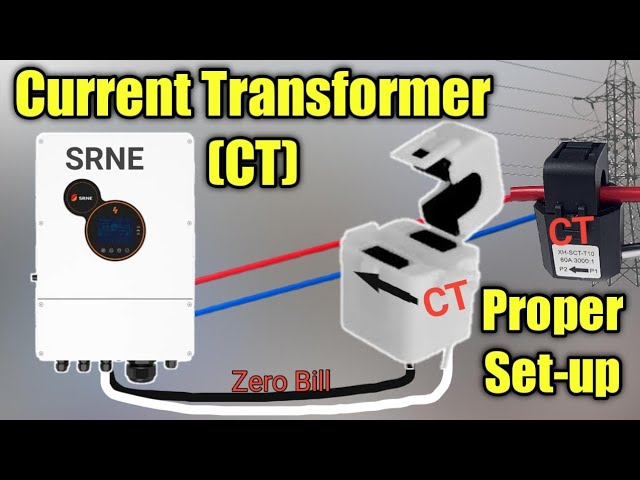

Figuur 4. Correct installatieschema van CT-stroomtransformator

3. Gids voor het vermijden van valkuilen: professionele installatie blijft essentieel

Deye SE-F16 (compacte structuur, hoge stroomafgifte, hogere beschermingsgraad) en RW-F16 (ingebouwde stroomonderbreker, klassieke installatie voor wandmontage) zijn beide volwassen residentiële producten, met een levensduur van 6000 cycli en een retourrendement van meer dan 90%. Professionaliteit bij de installatie is echter sterk vereist: deze moet worden uitgevoerd door professioneel personeel, waarbij de in de handleiding gespecificeerde koppelnormen, het bereik van de bedrijfstemperatuur (opladen 0-55℃) en de communicatiespecificaties strikt worden gevolgd. De meeste installatiefouten komen voort uit niet-standaard handelingen: kabelselectie die niet aan de vereisten voldoet, chaotische opstartvolgorde of het niet uitvoeren van balancering vóór parallelschakeling. Praktische aanbevelingen:

• Volledige systeemsimulatie en foutopsporing vóór installatie.
• Controleer regelmatig de firmwareversie en bedieningslogboeken via de Deye App.
• Hoewel bezorging in Europese magazijnen efficiënt is, wordt toch aanbevolen om voor lokale gecertificeerde installateurs te kiezen.
• Concentreer u bij extreem weer op het monitoren van de accutemperatuur om frequente activeringen van de BMS-beveiliging te voorkomen.

Energieopslagtechnologie, zoals beschreven in BBC-rapporten, evolueert van professionele scenario's naar gewone huishoudens. Om werkelijk de energieonafhankelijkheid van het huishouden te bereiken, is een gestandaardiseerde werking tijdens de installatiefase echter vaak belangrijker dan het product zelf. Als u fouten tegenkomt, raadpleeg dan eerst de officiële foutreferentietabel van Deye of neem contact op met de officiële technische ondersteuning. Na een goede foutopsporing kan deze batterijserie meer dan 10 jaar stabiel werken en een betrouwbare back-upeenheid voor groene energie voor thuis worden.
